Ofrecemos diseño de ATS, ingeniería y soporte postventa para una amplia gama de aplicaciones de interruptores de transferencia automática. Realizamos auditorías eléctricas in situ para ayudar a determinar el producto y la instalación correctos para satisfacer sus necesidades y requerimientos.
| Especificación General de la Serie | |
|---|---|

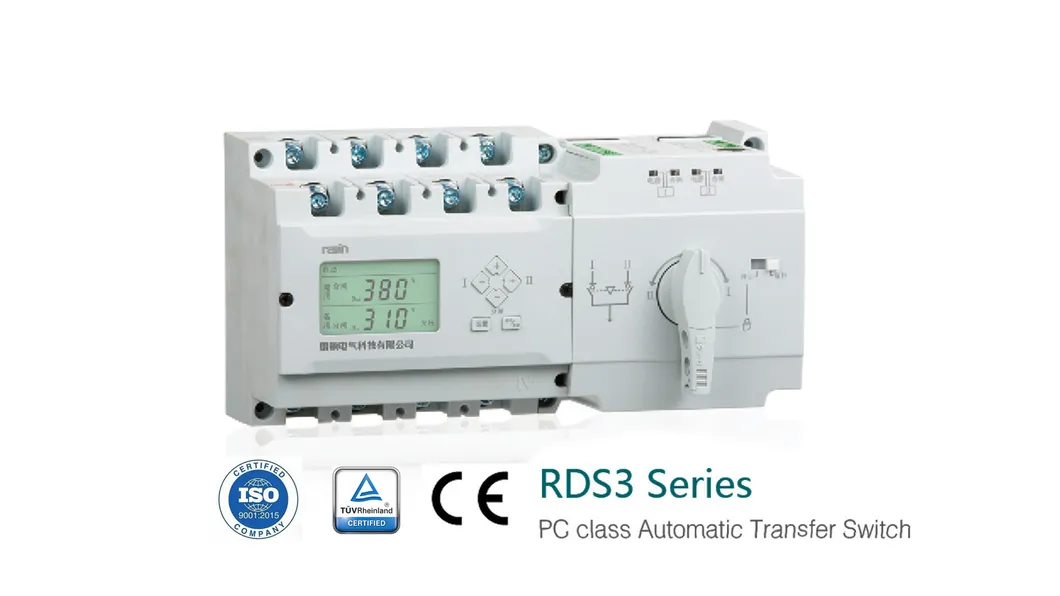

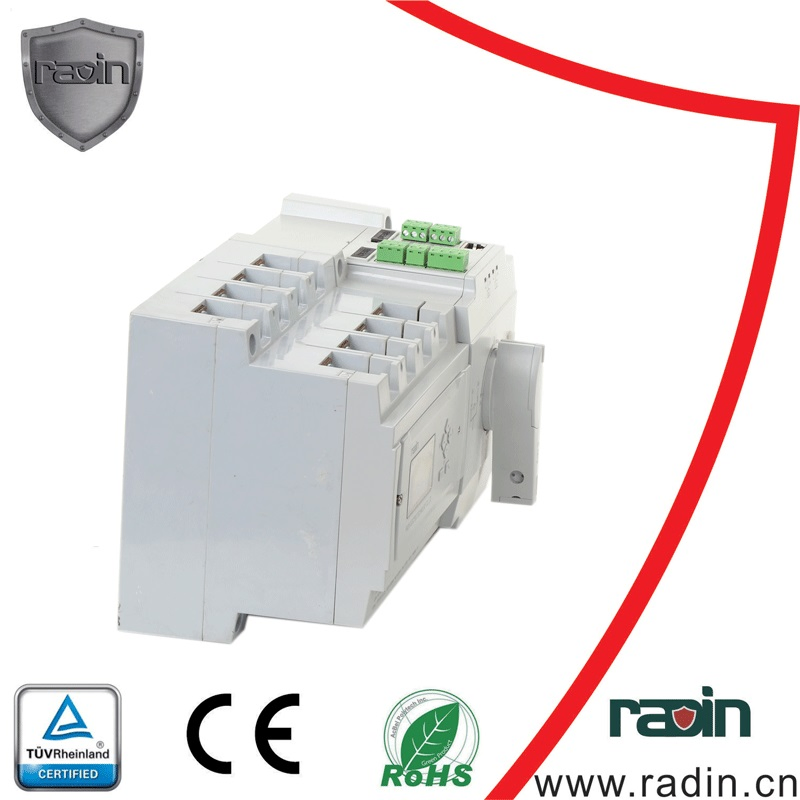

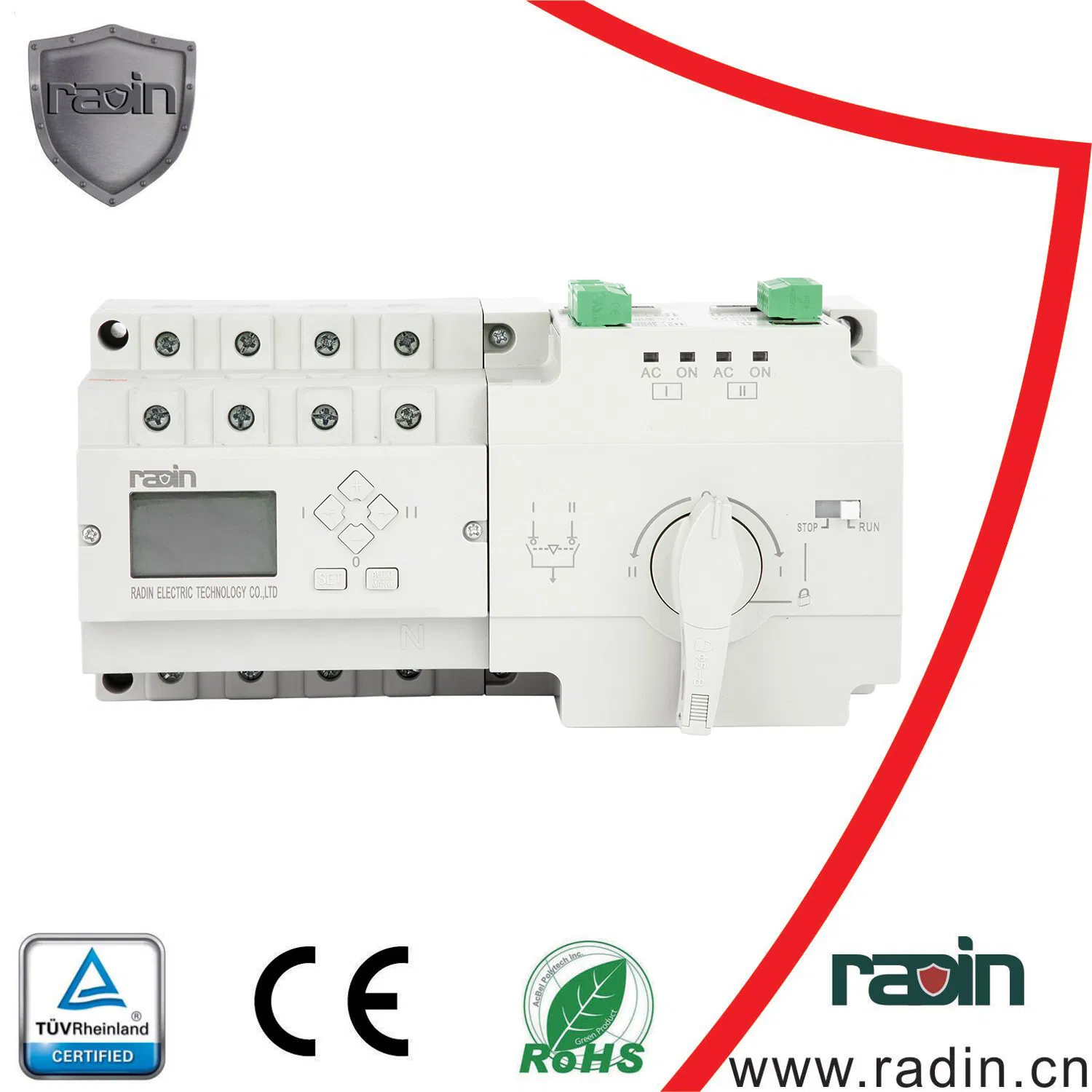

| Nombre del producto | Serie RDS3 de interruptor de transferencia automática de alimentación dual |
| Tipo | Clase PC |
| Estándar | IEC 60947-6-1 |
| Polos | 3P/4P |
| Categoría de uso | AC-33B |
| Parámetro / Modelo | RDS3-125 | RDS3-250 | RDS3-630 |
|---|---|---|---|
| Corriente de trabajo nominal (A) Ie | 125 A | 250 A | 630 A |
| Tensión de trabajo nominal (V) Ue | 400 | 400 | 400 |
| Tensión nominal de aislamiento (V) Ui | 800 | 800 | 800 |
| Tensión nominal de impulso soportada (KV) Uimp | 8 | 8 | 8 |
| Categoría de uso | AC-33B | AC-33B | AC-33B |
| Corriente de corta duración admisible nominal (KA, rms) Icw | 10KA (200 ms) | 10KA (200 ms) | 25KA (200 ms) |
| Poder de cierre nominal en cortocircuito (KA, pico) Icm | 20 KA | 30KA | 50KA |
| Corriente de cortocircuito límite nominal (KA) Iq | 120kA | 120kA | 120kA |
| Tensión nominal de alimentación de control (V) Us | 230V | 230V | 230V |
| Tiempo de transferencia de contacto (s) | 1.5 | 1.8 | 2 |
| Ciclos de operación sin electricidad | 8500 | 7000 | 3000 |
| Ciclos de operación con electricidad | 1500 | 1000 | 1000 |
| Ciclos totales | 10000 | 8000 | 4000 |
| Tamaño de presentación (mm) An x Pr x Al | 245×130×122 | 295×175×175 | 430×272×228 |
| Peso (kg) | 5 | 10 | 20 |
| Característica | Controlador Tipo B | Controlador Tipo E |
|---|---|---|
| Voltaje de alimentación | AC230V | |
| Transferencia automática | Transferencia y recuperación automática, transferencia automática sin recuperación automática, control para generador | |
| Transferencia manual | Manual a fuente principal, manual a fuente de reserva, manual en posición OFF | |
| Bloqueo de aislamiento | La posición OFF cuenta con función de aislamiento y opción de bloqueo por candado | |
| Control de generador | Arranque y parada del generador | |
| Conexión contra incendios | Señal pasiva para apagar el dispositivo ante emergencia de incendios, con contacto pasivo de retroalimentación | |
| Modo de pantalla | Indicación mecánica de estado y modo. Indicadores LED de fuente I/II y estado ON/OFF |
Indicación mecánica de estado y modo. LED de estado de fuente I/II. Pantalla LCD con teclado para configurar parámetros de voltaje y frecuencia. |
| Características del controlador | Monitoreo de sobre/bajo voltaje trifásico. | Prioridad configurable (I, II o ninguna), límites de sobre/bajo voltaje, sobre/bajo frecuencia, retardo de transferencia, programador de ejercicio semanal o mensual del motor. |
| Supervisión de alimentación | Fase ABC sobrevoltaje 265V. Fase ABC bajovoltaje 187V. Monitoreo de pérdida de fase ABC. (Otros rangos personalizables). |
Fase ABC sobrevoltaje (240-290V ajustable). Fase ABC bajovoltaje (150-200V ajustable). Monitoreo de pérdida de fase ABC. (Otros rangos personalizables). |
| Tiempo de retardo | N/A | Retardo de transferencia (0-300s ajustable). Retardo de recuperación (0-300s ajustable). Retardo de arranque y parada de generador (0-300s ajustable). |
| Modo de montaje | Montaje integrado | Montaje desmontable LCD |
| Característica | Modelo RDS2 | Modelo RDS3 |
|---|---|---|

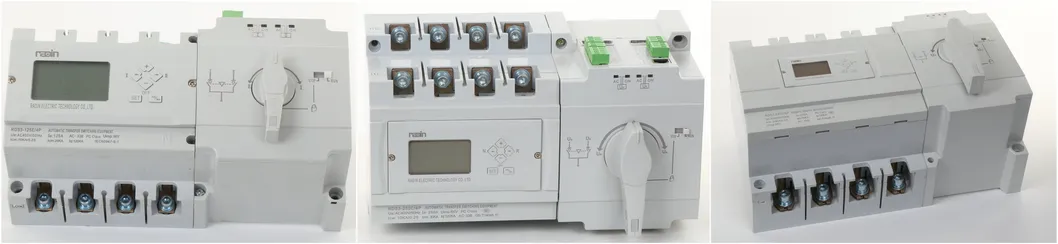

| Visualización del Producto |
|
|
| Funciones de controlador | Similares | |
| Categoría de utilización (IEC) | AC-32B | AC-33B |
| Certificados | CE, RoHS | TUV, CE |
| Contactos y cobre | Cobre recubierto de plata | Aleación de plata de alta densidad con tecnología especial |
| Pantalla LCD | Seleccionable | Seleccionable |
| Conductos de arco | No | Sí |
| Tamaño | Compacto | Más compacto que RDS2 |
Modelos de conmutadores de transferencia automática de 125 A, 250 A y 630 A
Soporta envíos por transporte marítimo, aéreo y servicios de mensajería Express.
Los equipos ATS cuentan con certificaciones CE, RoHS y TUV. La planta de producción posee certificación de calidad bajo la norma ISO9001:2015.
