Se ofrece diseño de ATS, ingeniería y soporte postventa para una amplia gama de aplicaciones de interruptores de transferencia automática. Se ofrecen auditorías eléctricas in situ para ayudar a determinar el producto correcto y la instalación para satisfacer sus necesidades y requerimientos.

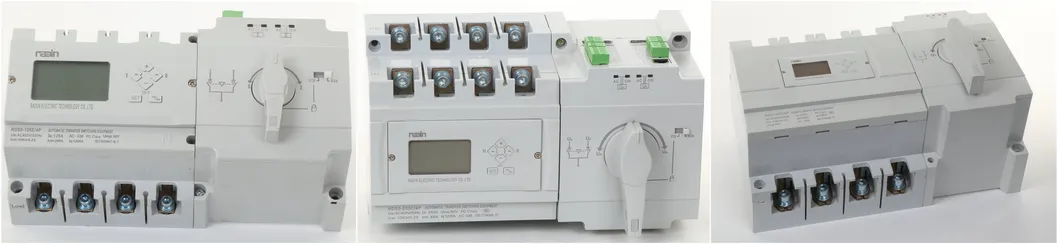

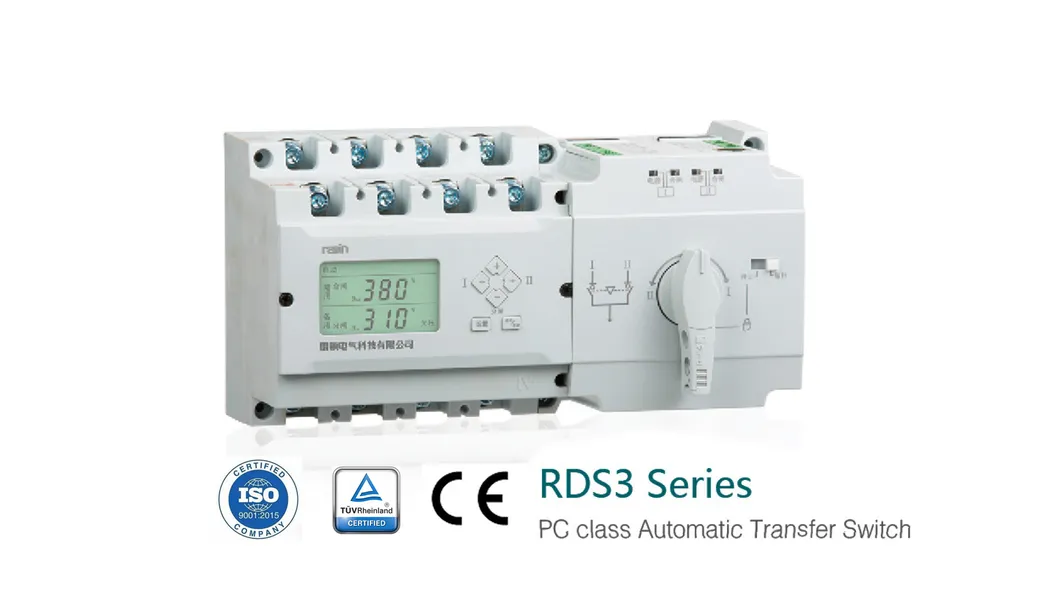

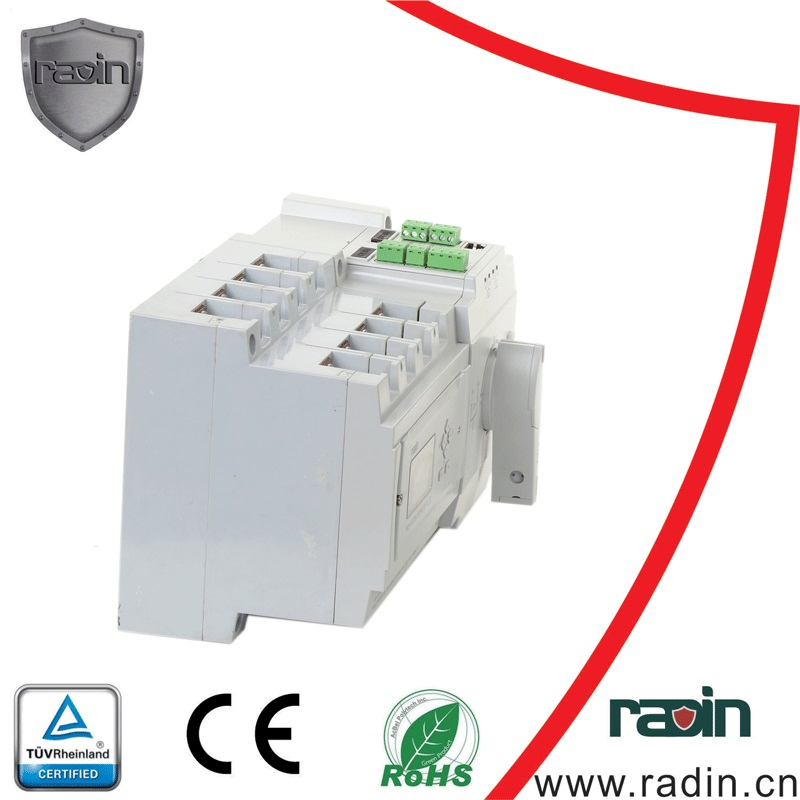

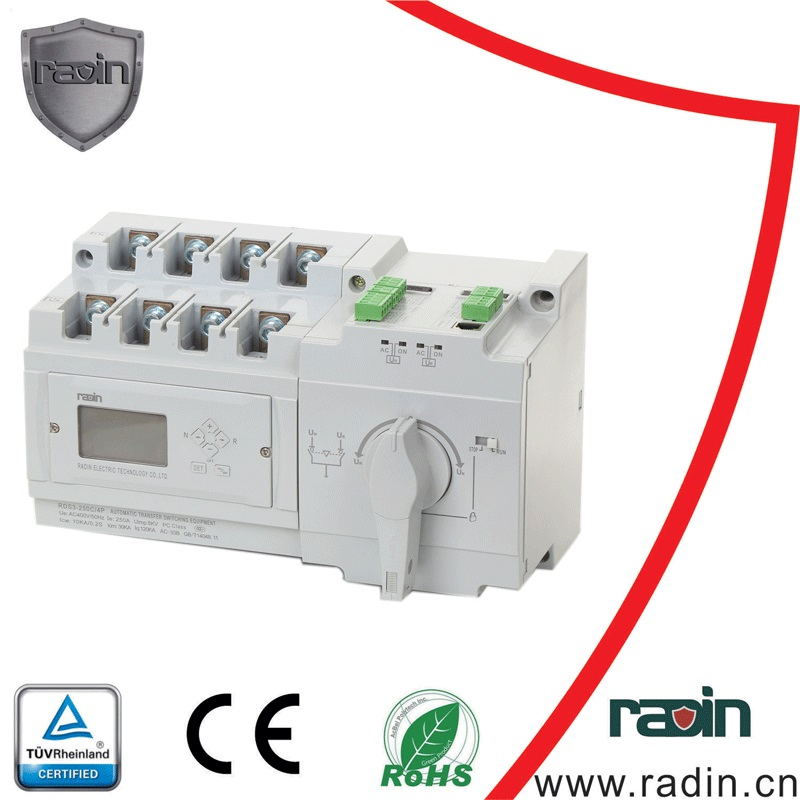

| El nombre del producto | El RDS3 Series el interruptor de Transferencia automática de alimentación dual |
|---|---|
| Tipo | PC de clase |
| Standard | IEC 60947-6-1 |
| Los polacos | 3P/4P |
| Categoría de uso | AC-33B |

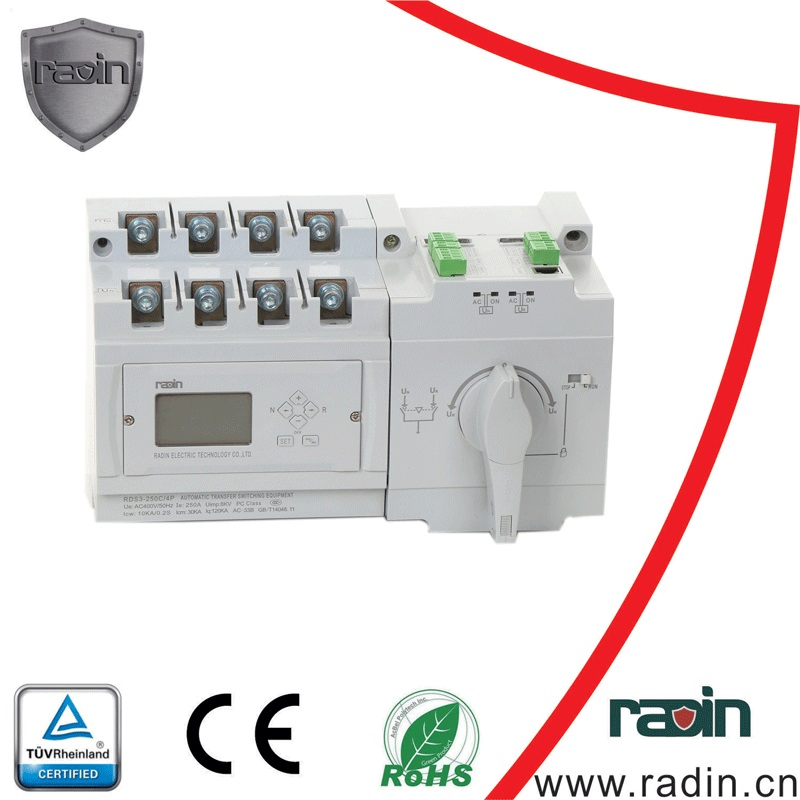

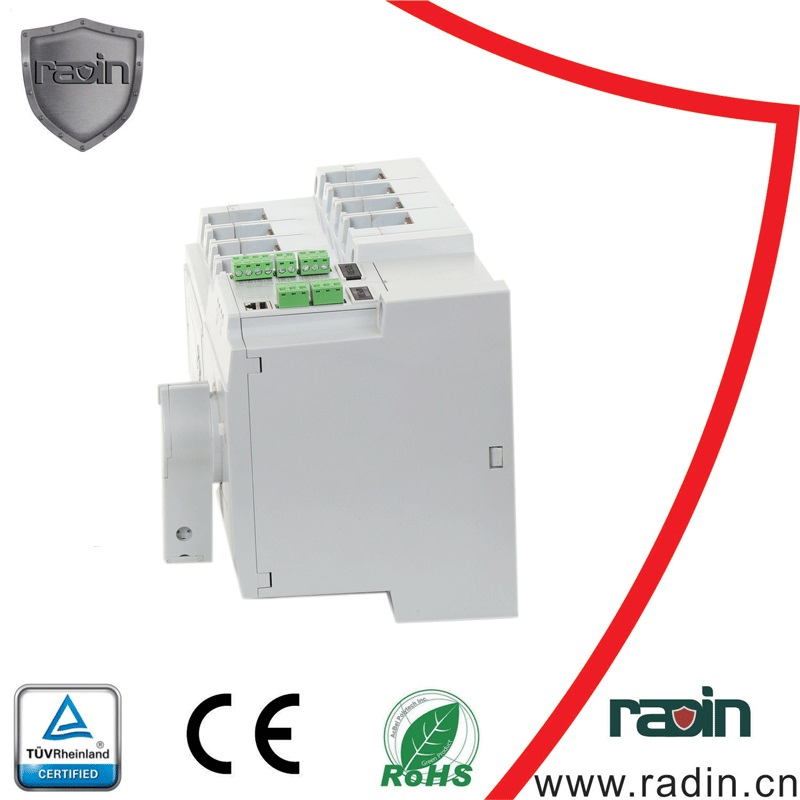

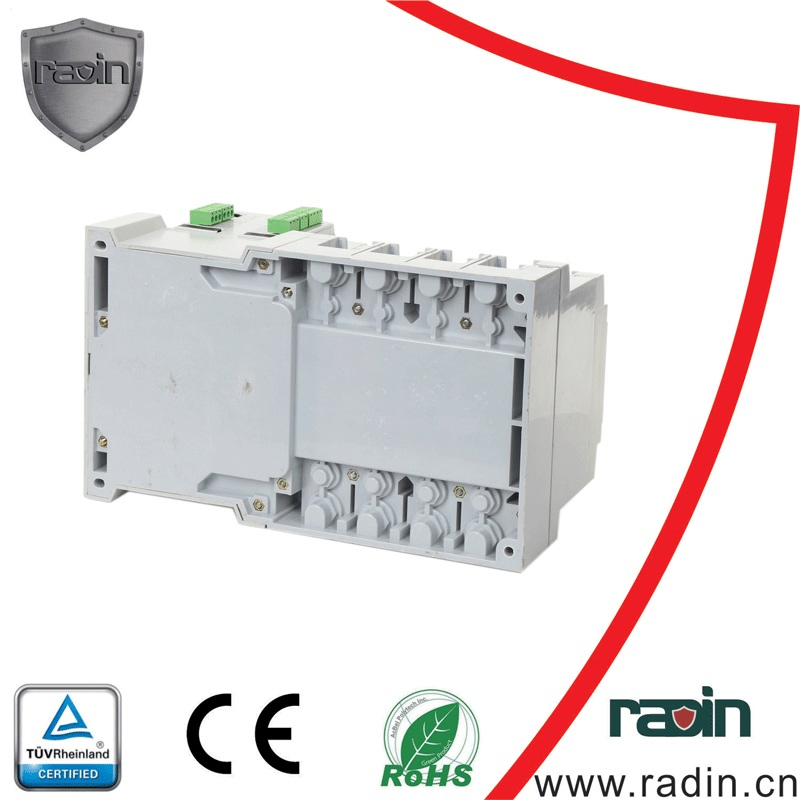

| Tipo | El RDS3-125 | El RDS3-250 | El RDS3-630 | |
|---|---|---|---|---|
| Corriente de trabajo nominal (A) le | 125 A | 250A | 630 A | |
| Tensión de trabajo nominal (V) UE | 400 | 400 | 400 | |
| Aislamiento nominal de voltaje (V) UI | 800 | 800 | 800 | |
| Impulso nominal tensión de ruptura (KV) Uimp | 8 | 8 | 8 | |
| Utilizar categeory | AC-33B | AC-33B | AC-33B | |
| Poco tiempo de soportar la corriente nominal (KA,rms) de la ICW | 10KA (200 ms) | 10KA (200 ms) | 25KA (200 ms) | |
| Capacidad de cortocircuito nominal (KA,pico) ICM | 20 KA | 30KA | 50KA | |
| Límite nominal de corriente de cortocircuito (KA) IQ | 120kA | 120kA | 120kA | |
| El control nominal de voltaje de alimentación (V) de EE.UU. | 230V | 230V | 230V | |
| Póngase en contacto con el tiempo de traslado (s) | 1.5 | 1.8 | 2 | |
| La operación Ciclos | No hay electricify | 8500 | 7000 | 3000 |
| Con electricify | 1500 | 1000 | 1000 | |
| En total | 10000 | 8000 | 4000 | |
| Descripción Tamaño (mm) anxpxal | 245×130×122 | 295×175×175 | 430×272×228 | |
| Peso (kg) | 5 | 10 | 20 | |
| Función | Controlador de tipo B | Tipo de controlador E | |||
|---|---|---|---|---|---|
| El control Voltaje de alimentación | AC230V | ||||
| Transferencia automática | Transferencia automática de transferencia automática de la recuperación automática, no hay recuperación automática, generador de electricidad | ||||
| La transferencia manual | La alimentación principal del manual, manual, manual de alimentación de reserva | ||||
| Bloqueo de aislamiento | La posición off tienen la función de aislamiento, también puede ser bloqueado de candado | ||||
| Control de generador | Arranque y parada del generador | ||||
| El varillaje de fuego | Con la señal de elevación pasiva contra incendios para apagar el dispositivo, con un juego pasivo no hay comentarios contacto | ||||
| Modo de pantalla | Indicación mecánica: el dispositivo de estado de encendido/apagado, modo de funcionamiento LED: LED indicador de estado de funcionamiento de I/II FUENTE DE ALIMENTACIÓN Y I/II estado ON/OFF |
Indicación mecánica: el dispositivo de estado de encendido/apagado, modo de funcionamiento LED: LED indicador de estado de funcionamiento de I/II FUENTE DE ALIMENTACIÓN Y I/II estado ON/OFF LCD: teclado configurables y voltaje, frecuencia, la pantalla. |
|||
| Características del controlador | Tres fase over/under monitering tensión. | Set I/II/ninguna fuente prioritaria, sobre el valor de tensión/bajo, over/under valor de frecuencia, la transferencia retardo semanal/mensual exerciser/motor. | |||
| Supervisión de alimentación | El ABC de tres fases a lo largo de voltaje 265V El ABC de baja tensión trifásica 187V ABC tensión trifásica monitor que faltan (Otro voltaje personalizable) |
El ABC de tres fases a lo largo de voltaje (240-290V ajustable) El ABC de baja tensión trifásica (150-200V ajustable) ABC tensión trifásica monitor que faltan (Otro voltaje personalizable) |
|||
| Tiempo de retardo | - | Retardo de transferencia (0-300 s ajustable) La recuperación de retardo (0-300 s ajustable) El generador iniciar, detener la demora (0-300 s ajustable) |
|||
| Modo de montaje | Montaje Integated | Montaje separables LCD | |||
| Característica | RDS2 | RDS3 |
|---|---|---|
| Visualización |
|
|
| Funciones de controlador | Similar | Similar |
| La categoría de utilización (IEC) | AC-32B | AC-33B |
| Los certificados | La CE, RoHS | TUV, CE |
| Los contactos y el cobre | Cobre recubierto de plata | Aleación de plata de alta densidad con conocimientos técnicos |
| Pantalla LCD | Seleccionable | Seleccionable |
| Los conductos de arco | No | Sí |
| El tamaño | Compact | Menor que RDS2 |
Envío disponible por vía marítima, aérea y servicio Express internacional.
Los interruptores de transferencia automática (ATS) cuentan con certificaciones CE, RoHS y TUV. La planta de producción está calificada bajo la norma ISO9001:2015.
