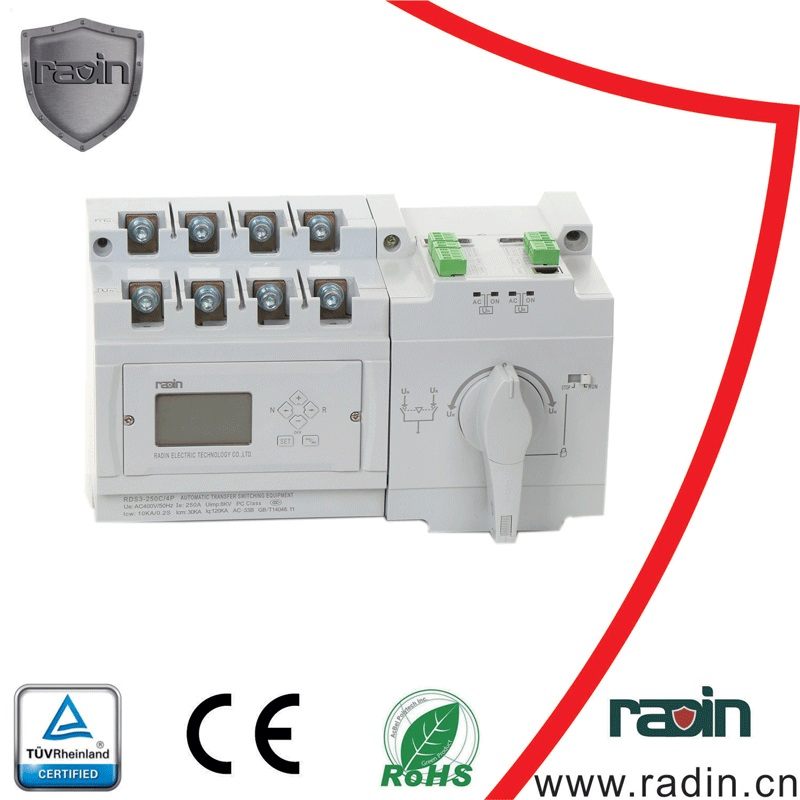

Controlador inteligente interno patente interruptor de transferencia automática con pantalla LCD
Se ofrece diseño de ATS, ingeniería y soporte postventa para una amplia gama de aplicaciones de interruptor de transferencia automática. Ofrecemos auditorías eléctricas in situ para ayudar a determinar el producto correcto y la instalación para satisfacer sus necesidades y requerimientos.

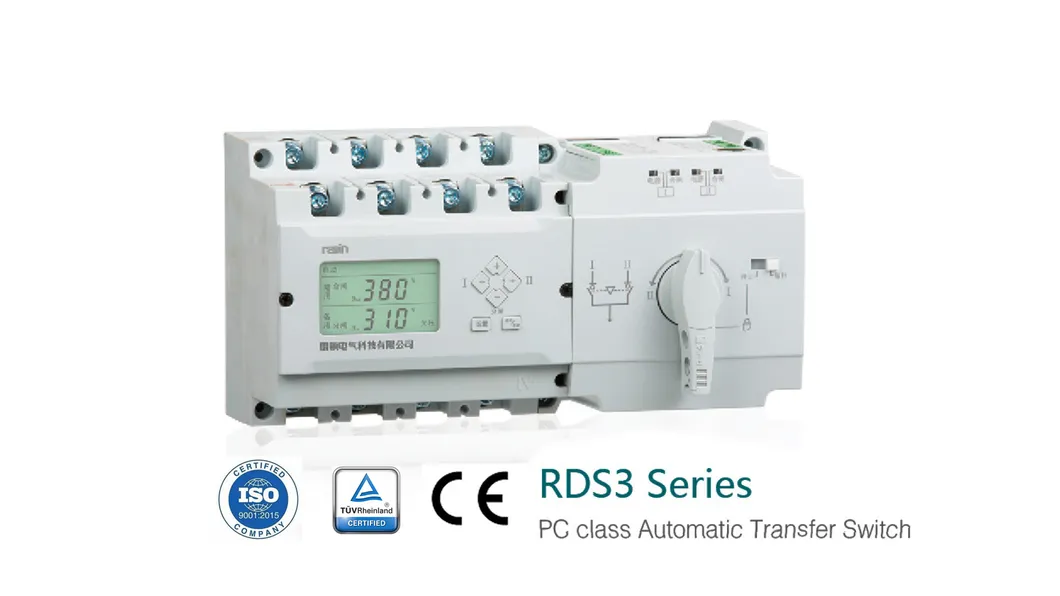

Serie RDS3
Nombre del producto
Interruptor de Transferencia Automática de alimentación dual Serie RDS3
Tipo
Clase PC
Estándar
IEC 60947-6-1
Polos
3P/4P
Categoría de uso
AC-33B
Datos Técnicos
Tipo
RDS3-125
RDS3-250
RDS3-630
Corriente de trabajo nominal (A) Ie
125 A
250A
630 A
Tensión de trabajo nominal (V) Ue
400
400
400
Aislamiento nominal de voltaje (V) Ui
800
800
800
Impulso nominal tensión de ruptura (KV) Uimp
8
8
8
Categoría de utilización
AC-33B
AC-33B
AC-33B
Poco tiempo de soportar la corriente nominal (KA, rms) de la Icw
10KA (200 ms)
10KA (200 ms)
25KA (200 ms)
Capacidad de cortocircuito nominal (KA, pico) Icm
20 KA
30KA
50KA
Límite nominal de corriente de cortocircuito (KA) Iq
120kA
120kA
120kA
Voltaje de alimentación de control nominal (V) Us
230V
230V
230V
Tiempo de transferencia de contactos (s)
1.5
1.8
2
Ciclos de operación
Sin carga eléctrica
8500
7000
3000
Con carga eléctrica
1500
1000
1000
En total
10000
8000
4000
Dimensiones exteriores (mm) An x Pr x Al
245×130×122
295×175×175
430×272×228
Peso (kg)
5
10
20
Lista de Funciones del ATS
Funciones
Controlador Tipo B
Controlador Tipo E
Voltaje de alimentación de control
AC230V
Transferencia automática
Transferencia automática y recuperación automática, transferencia automática sin recuperación automática, generador de electricidad
Transferencia manual
Manual de alimentación principal, manual de alimentación de reserva, apagado manual
Bloqueo de aislamiento
La posición OFF cuenta con función de aislamiento y puede ser bloqueada con candado
Control del generador
Arranque y parada automática del generador
Enlace contra incendios
Con señal pasiva de enlace contra incendios para apagar el dispositivo, con un juego de contactos pasivos de retroalimentación
Modo de visualización
Indicación mecánica de estado ON/OFF del dispositivo y modo de operación. Indicadores LED de estado de funcionamiento de fuente I/II y estado ON/OFF de I/II.
Indicación mecánica e indicadores LED. Además, cuenta con pantalla LCD con teclado configurable para visualización de voltaje y frecuencia.
Características del controlador
Monitoreo de sobre/bajo voltaje trifásico.
Configuración de prioridad de fuente I/II/ninguna, valores ajustables de sobre/bajo voltaje y sobre/bajo frecuencia, retraso de transferencia y ejercitador mensual/semanal de motor.
Monitoreo de alimentación
Fase ABC sobrevoltaje a 265V. Fase ABC bajo voltaje a 187V. Monitoreo de pérdida de fase ABC. (Otros voltajes personalizables).
Fase ABC sobrevoltaje ajustable (240-290V). Fase ABC bajo voltaje ajustable (150-200V). Monitoreo de pérdida de fase ABC. (Otros voltajes personalizables).
Tiempo de retraso
N/A
Retraso de transferencia ajustable (0-300s). Retraso de recuperación ajustable (0-300s). Retraso de arranque/parada de generador ajustable (0-300s).
Modo de montaje
Montaje integrado
Montaje separable de la pantalla LCD
Comparativa de Características: Serie RDS2 vs Serie RDS3
Modelo
Serie RDS2
Serie RDS3
Vista del Producto
Funciones de controlador
Similares
Similares
Categoría de utilización (IEC)
AC-32B
AC-33B
Certificados
CE, RoHS
TUV, CE
Contactos y Cobre
Cobre recubierto de plata
Aleación de plata de alta densidad con conocimientos técnicos
Pantalla LCD
Seleccionable
Seleccionable
Conductos de arco
No
Sí
Tamaño
Compacto
Más pequeño que RDS2

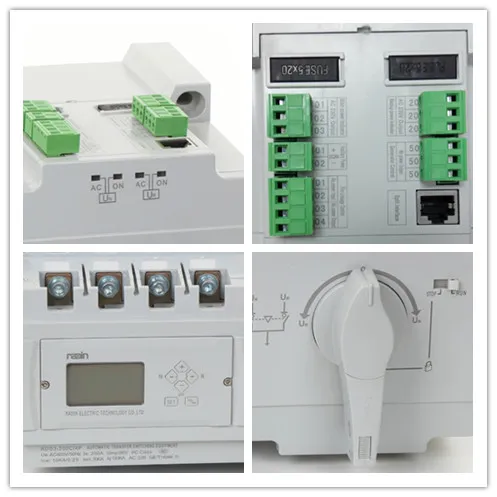

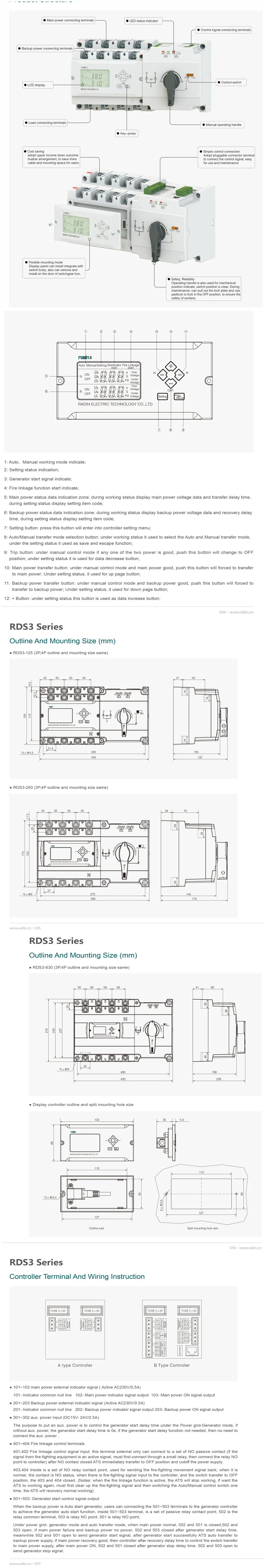

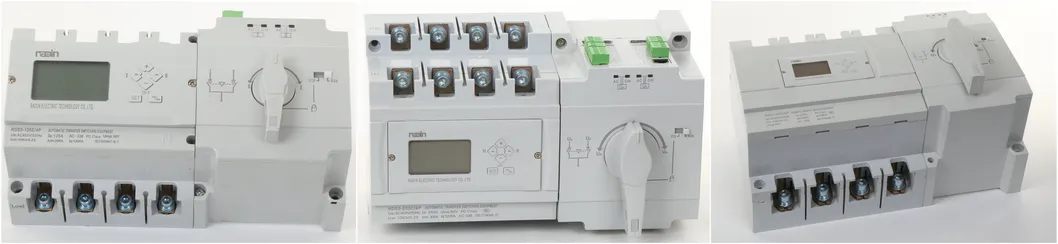

Estructura del Producto: Serie RDS3
Interruptor de transferencia automática de 125A / 250A / 630A
Aspectos Destacados del Diseño
Ventajas de la Serie RDS3
Tensión de alimentación de control: AC 230V.
Transferencia automática: Configurable con o sin recuperación automática, y modo generador de electricidad.
Transferencia manual: Opciones para alimentación principal, de respaldo o apagado total.
Bloqueo de aislamiento: Función de aislamiento segura en posición apagada con orificio para candado.
Control del generador: Señales integradas para el arranque y parada automáticos.
Enlace de seguridad contra incendios: Recibe señal pasiva para desconexión de emergencia.
Modo de configuración flexible: A través de botones y pantalla LCD con interfaz en inglés y chino.
Monitoreo de energía y protección: Detección precisa de sobrevoltaje, bajo voltaje y pérdida de fases.
Tipos de Controlador
Tipo A: Control básico con monitoreo de fase única.
Tipo B: Monitoreo trifásico estándar, control de extinción de incendios y arranque de generador.
Tipo C: Monitoreo inteligente trifásico, control de incendios y generador integrado con pantalla LCD.
Tipo D: Monitoreo inteligente trifásico, control de incendios y generador con pantalla LCD de montaje separable.
Condiciones de Trabajo
Temperatura ambiente: Rango de -20ºC a +40ºC, con un promedio diario no superior a +35ºC.
Condiciones atmosféricas: Humedad relativa máxima del 50% a +40ºC. Se permite mayor humedad a menor temperatura (hasta 90% a +25ºC en promedio).
Altitud de instalación: Máximo 2000 metros sobre el nivel del mar.
Grado de contaminación: Apto para entornos de contaminación de Clase 3.

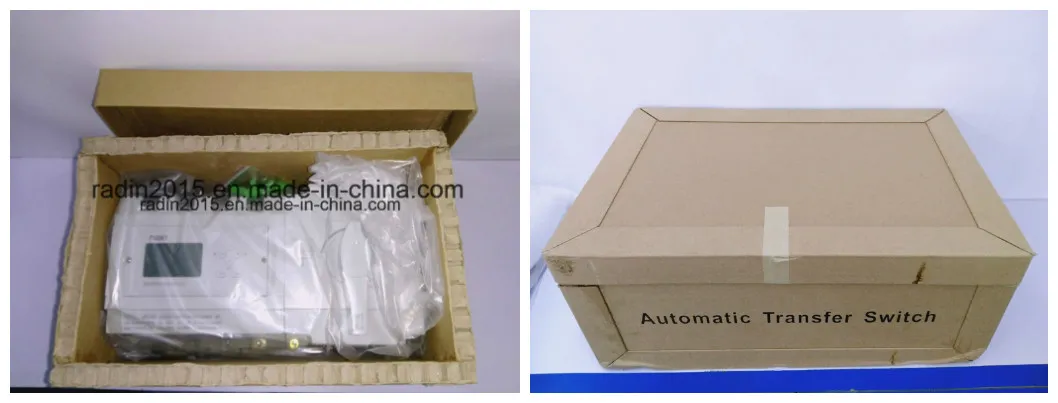

Términos de Entrega y Embalaje
Modalidades de envío: Marítimo, aéreo y por correo exprés.
Embalaje robusto: Los productos se despachan protegidos en cajas de cartón reforzado de alta calidad.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el plazo de garantía de los interruptores de transferencia automática?
El plazo de garantía oficial es de 24 meses.
2. ¿Cuánto tiempo se tarda en entregar la mercancía?
Normalmente, las muestras estándar pueden entregarse en un plazo de 2 días. Las muestras personalizadas según los requerimientos del cliente se entregan en un periodo de 3 a 7 días.
3. ¿Ofrecen muestras para pruebas?
Sí, ofrecemos muestras para que los clientes puedan verificar y probar la calidad y el correcto funcionamiento del producto.
4. ¿Qué condiciones de pago aceptan?
Aceptamos diversos métodos de pago para mayor comodidad del cliente, incluyendo T/T, L/C, Western Union, entre otros.
5. ¿Qué sucede si surge un problema de calidad con el producto?
Ofrecemos la sustitución del producto de forma inmediata si se detecta un problema de calidad de fábrica, y el costo del flete corre por nuestra cuenta para minimizar cualquier inconveniente o pérdida para el cliente.
6. ¿Con qué certificaciones cuentan estos equipos ATS?
Nuestros interruptores de transferencia automática de alimentación dual cuentan con la debida certificación CE, RoHS y TUV. Además, la planta de producción cuenta con la acreditación bajo la norma de calidad internacional ISO9001:2015.
