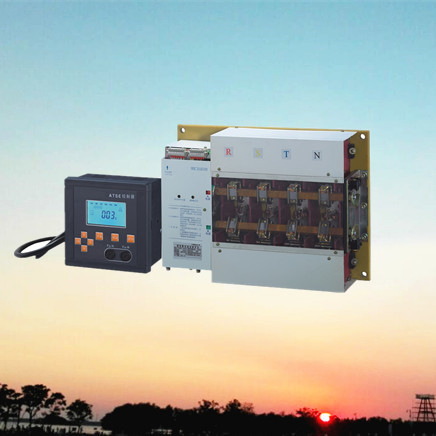

El interruptor de transferencia automática (interruptor de transferencia) de la serie YMQ se ha desarrollado con éxito con la ayuda de la tecnología ATS más avanzada del mundo. Este tipo de interruptor de transferencia y pantalla inteligente se acopla con él se aplican principalmente en las ocasiones requeridas suministro de energía ininterrumpida como la construcción, los postes y las telecomunicaciones, la industria minera, la industria naviera. Bajo la tendencia necesaria de aumento del servicio de energía urbana, puede satisfacer las mayores necesidades del servicio de energía confiable. Este producto tiene muchas características como rendimiento fiable, pequeño volumen y funcionamiento sencillo, etc.
• Con la función de bloqueo segura y fiable, cuando el interruptor está en estado de cierre, no se puede conectar ni extraer, debe abrir el interruptor primero para conectarlo o sacarlo.
• Con función de fabricación y ruptura fiable de circuito principal y circuito secundario, además, el dispositivo posee función de autobloqueo.
• Cuando se saca el interruptor, el dispositivo tiene aislamiento de aislamiento seguro (el dedo no tocará con las piezas cargadas). El disyuntor puede montarse con varios mecanismos de funcionamiento manual giratorio y mecanismo de funcionamiento del motor.
| Tipo | YMQ | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Típ YMQ5 (tipo de tres pasos) | YMQ-1000 | YMQ-1250 | YMQ-1600 | YMQ-2000 | YMQ-3150 | YMQ-4000 | |||||||||||||
| Tensión nominal | AC690V DC125V | AC690V | |||||||||||||||||
| Corriente nominal | 1000A | 1250A | 1600A | 2000A | 3150A | 4000A | |||||||||||||
| Número de corte | Doble conexión | ||||||||||||||||||
| Conectando * modo | En la parte posterior del panel en la parte frontal del panel | En la parte posterior del panel | |||||||||||||||||
| Número de polos | 2P | 3P | 4P | 2P | 3P | 4P | 2P | 3P | 4P | 2P | 3P | 4P | 2P | 3P | 4P | 3P | |||
| Peso (kg) | 30(40) | 39(54) | 49(64) | 31(45) | 40(56) | 51(66) | 36(50) | 47(62) | 59(74) | 95 | 115 | 135 | 110 | 150 | 190 | 207 | |||
| Corriente de funcionamiento | DC110V A) | 6 | 6 | 8 | 6 | 6 | 8 | 7 | 8 | 9 | 8 | 10 | 12 | 10 | 12 | 14 | 16 | ||
| AC100V/110V (A) | 6 | 6 | 8 | 6 | 6 | 8 | 7 | 8 | 9 | 8 | 10 | 12 | 10 | 12 | 14 | 16 | |||
| AC200V/220V (A) | 3 | 3 | 4 | 3 | 3 | 4 | 3,5 | 4 | 4,5 | 4 | 5 | 6 | 7 | 8 | 7 | 8 | |||
| Corriente de viaje | DC110V | 2A | 4A | ||||||||||||||||
| AC100V/110V | 2A | 4A | |||||||||||||||||
| AC200V/220V | 1A | 1A | |||||||||||||||||
| Rendimiento | Corriente de resistencia de corto tiempo | 22kA | 25kA | 35kA | 50kA | 50kA | |||||||||||||
| Corriente de cortocircuito condicional nominal | 50kA | 55kA | 55kA | 80kA | 100kA | ||||||||||||||
| Creación y ruptura de capacidad | AC-33B(10Ie haciendo 8Ie abriendo) cosØ=0,35 DC-33B 1,1Ie haciendo 1,1Ie abriéndose L/R=1ms | AC2(IE haciendo IE abriendo) cosØ=0,65 | |||||||||||||||||
| Tiempo de cambio (Lado A/B) | A lado de potencia | Corte | 115ms | 115ms | 180ms | 140ms | 200ms(190) | ||||||||||||
| Corte | 25ms | 25ms | 25ms | 30ms | 30ms(30) | ||||||||||||||
| B lado de alimentación | Corte | 145ms | 150ms | 220ms | 190ms | 220ms(240) | |||||||||||||
| Corte | 25ms | 25ms | 25ms | 30ms | 30ms(30) | ||||||||||||||
| Vida útil | - | - | |||||||||||||||||
| Tiempo de círculo de operación | 120 veces/hora | 30 veces/hora | |||||||||||||||||
| Interruptor auxiliar | Una fuente 1C B fuente 1C capacidad de conmutación AC100V5A AC200V2.5A DC100V0.5A | ||||||||||||||||||
| Accesorio | Palanca manual del amortiguador de rotura de la cubierta protectora | ||||||||||||||||||
| Tipo YMQ (tipo de tres pasos) | YMQ-100 | YMQ-250 | YMQ-400 | YMQ-630 | YMQ-800 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensión nominal | AC690V DC125V | |||||||||||||||
| Corriente nominal | 100A | 250A | 400A | 630A | 800A | |||||||||||
| Número de corte | Doble conexión | |||||||||||||||
| Conectando * modo | En la parte delantera del panel y en la parte trasera del panel (no estándar) | |||||||||||||||
| Corriente de funcionamiento | DC110V A) | 3 | 3 | 4 | 3 | 4 | 5 | 5 | 5 | 7 | 6 | 6 | 6 | |||
| AC100V/110V (A) | 3 | 3 | 4 | 3 | 4 | 5 | 5 | 5 | 7 | 6 | 6 | 6 | ||||
| AC200V/220V (A) | 1,5 | 1,5 | 2 | 1,5 | 2 | 2,5 | 2,5 | 2,5 | 3,5 | 3 | 3 | 3 | ||||
| Corriente de viaje | DC110V | 1A | 1,5A | 2A | ||||||||||||
| AC100V/110V | 1A | 1,5A | 2A | |||||||||||||
| AC200V/220V | 0,5A | 0,7A | 1A | |||||||||||||
| Rendimiento | Corriente de resistencia de corto tiempo | 5kA | 10kA | 12kA | 15kA | |||||||||||
| Corriente de cortocircuito condicional nominal | 12,5kA | 25kA | 30kA | 37,5kA | ||||||||||||
| Creación y ruptura de capacidad | AC-33B(10Ie haciendo 8Ie apertura) cosØ=0,35 DC-33B 1,1Ie haciendo 1,1Ie abertura L/R=1ms | |||||||||||||||
| Tiempo de cambio (Lado A/B) | A lado de potencia | Corte | 55ms | 55ms | 60ms | 100ms | ||||||||||
| Corte | 20ms | 20ms | 25ms | 30ms | ||||||||||||
| B lado de alimentación | Corte | 80ms | 80ms | 90ms | 135ms | |||||||||||
| Corte | 20ms | 20ms | 25ms | 30ms | ||||||||||||
| Vida útil | Con 2500 tiempos de vida eléctrica con 10000 veces (120 veces/hora) de vida mecánica | |||||||||||||||
| Tiempo de círculo de operación | 120 hora/hora | |||||||||||||||
| Interruptor auxiliar | Una fuente 1C B fuente 1C capacidad de conmutación AC100V5A AC200V2.5A DC100V0.5A | |||||||||||||||
| Accesorio | Palanca manual del amortiguador de rotura de la cubierta protectora | |||||||||||||||
Estos interruptores de transferencia automática (ATS) están diseñados para sistemas que requieren un suministro eléctrico ininterrumpido y altamente confiable, tales como construcciones civiles, infraestructuras de telecomunicaciones, la industria minera y el sector naval.
Sí, el tiempo de transferencia automática es completamente configurable y puede ajustarse de manera flexible en un rango que va desde 1 segundo hasta 99 segundos, adaptándose a los requerimientos específicos de su instalación.
El interruptor cuenta con un mecanismo de enclavamiento de seguridad que impide la conexión o extracción manual del dispositivo mientras este se encuentre en estado cerrado. Es mandatorio abrir el circuito previamente para garantizar una manipulación segura y libre de riesgos.
Viene equipado con una interfaz para módulo de comunicación RS485, lo que permite su integración en redes de monitoreo industrial y sistemas de control a distancia para supervisar el estado de las fuentes de energía de forma remota.
Los interruptores automáticos de la serie YMQ están homologados bajo estándares internacionales y cuentan con certificaciones oficiales CCC (Certificación Obligatoria de China) y el marcado CE (Conformidad Europea).
