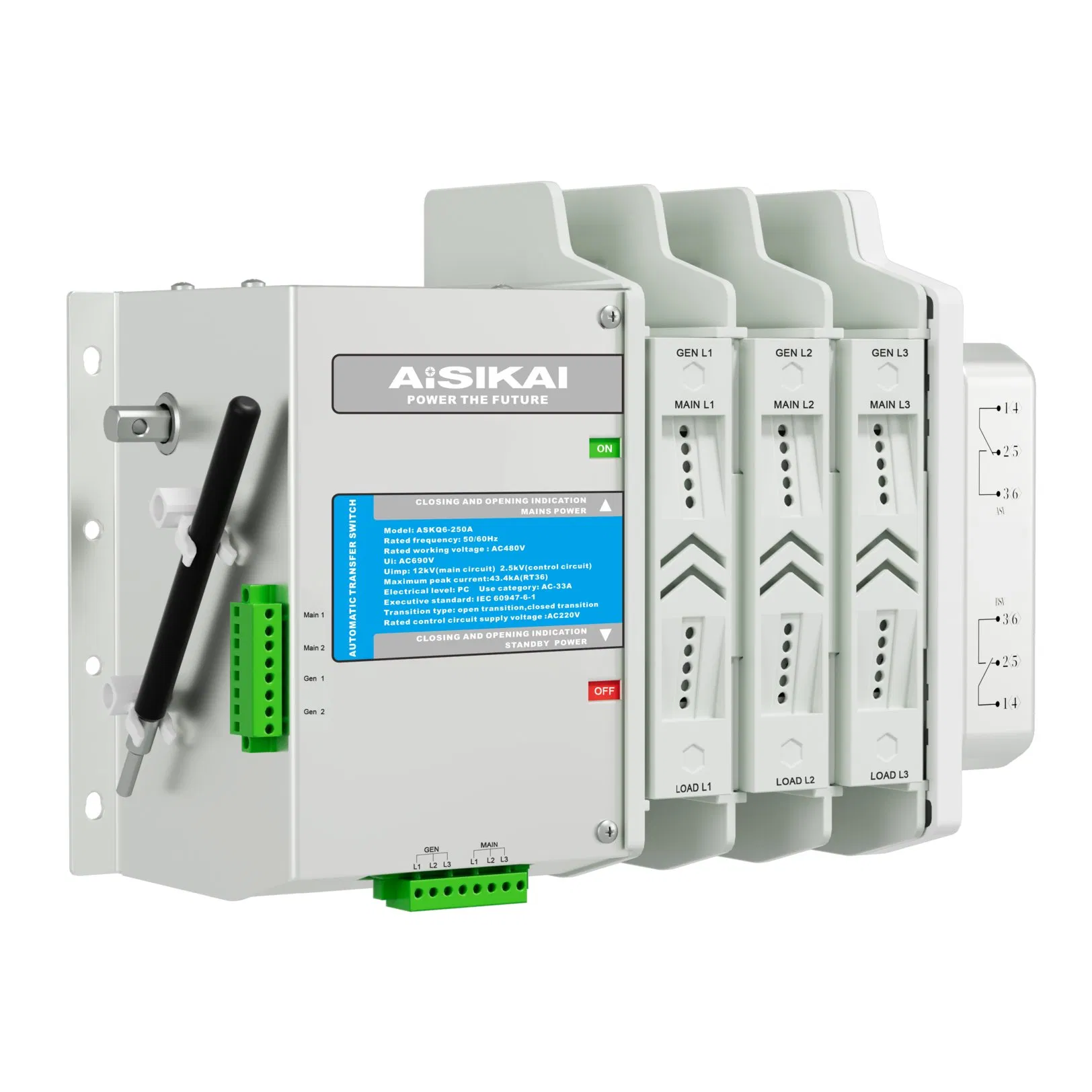

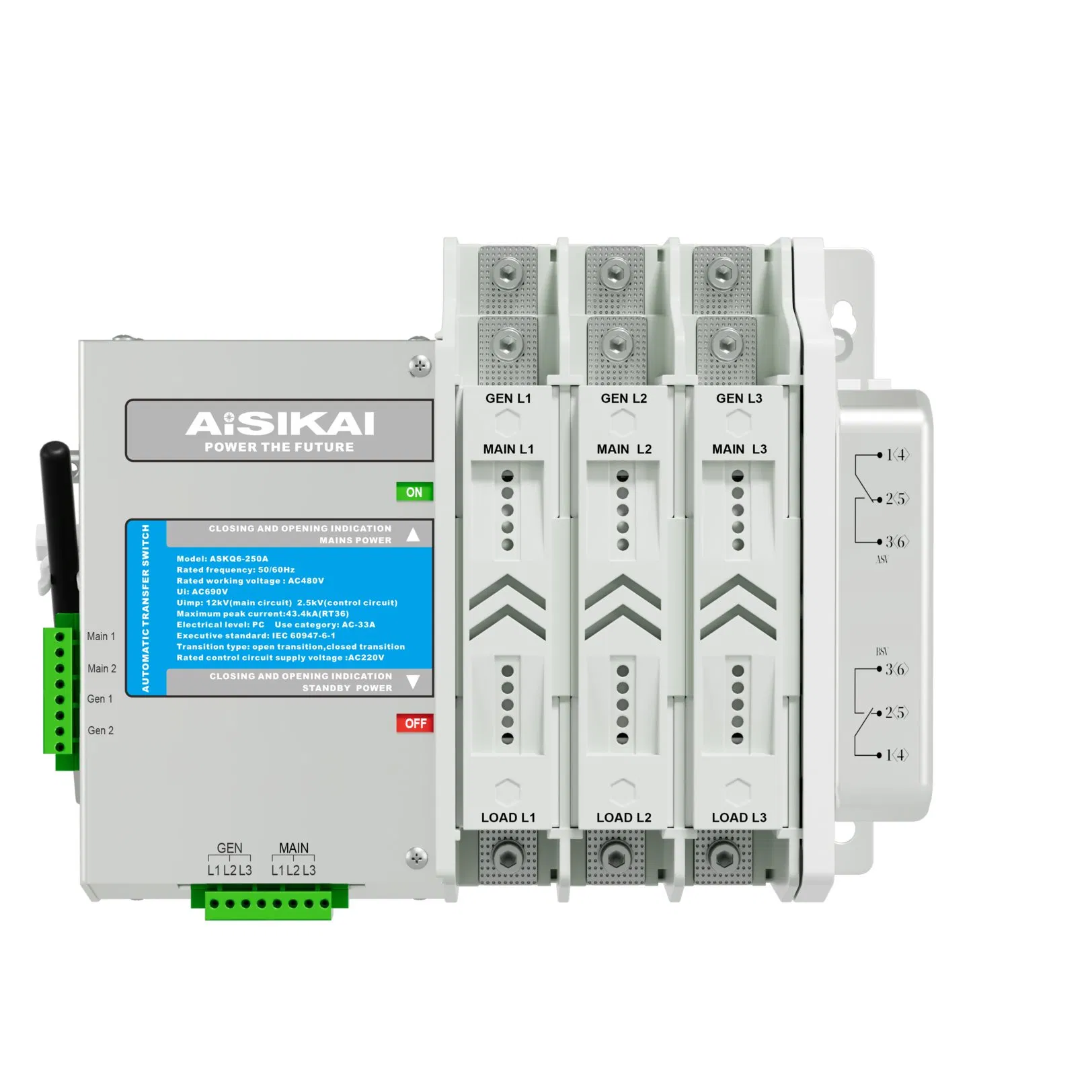

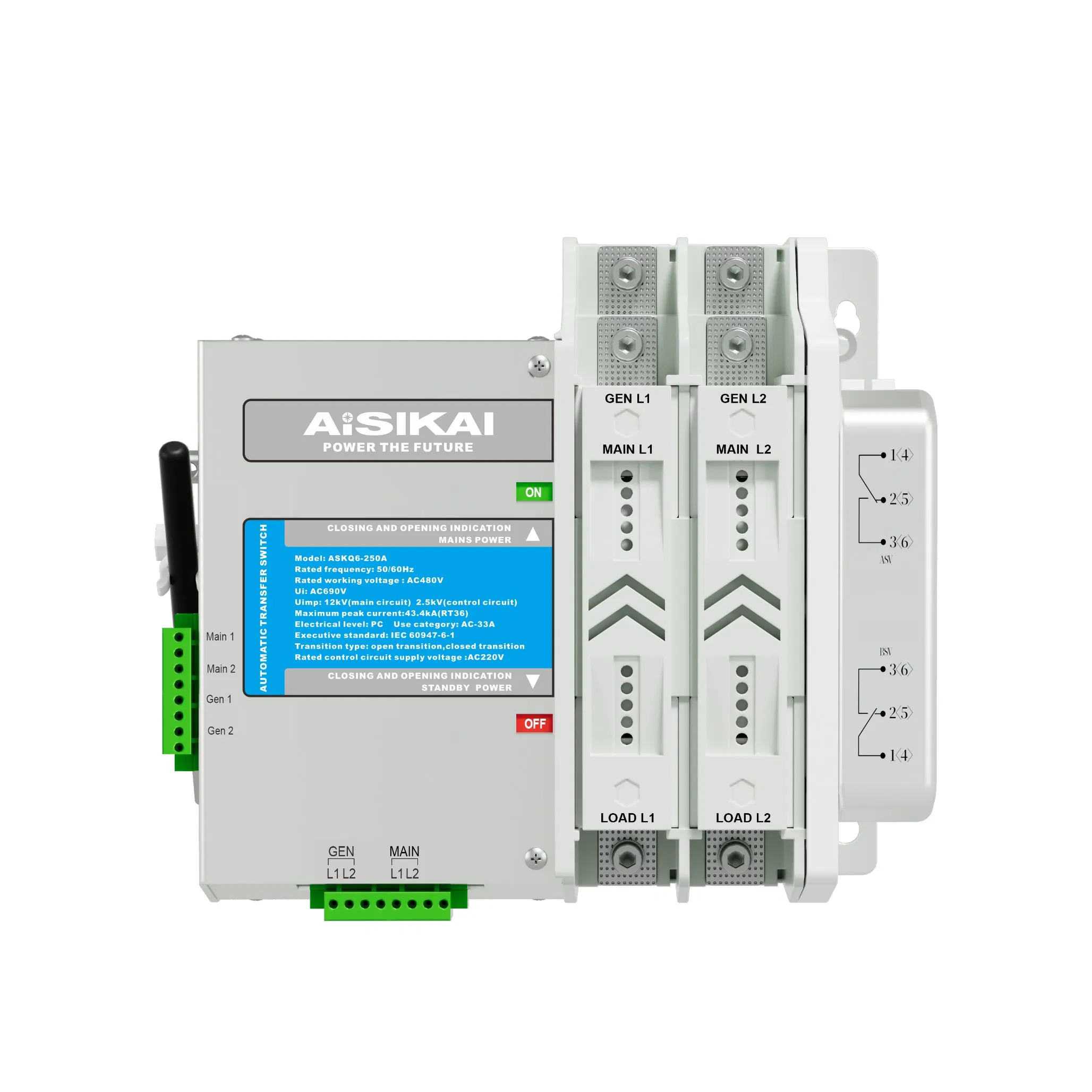

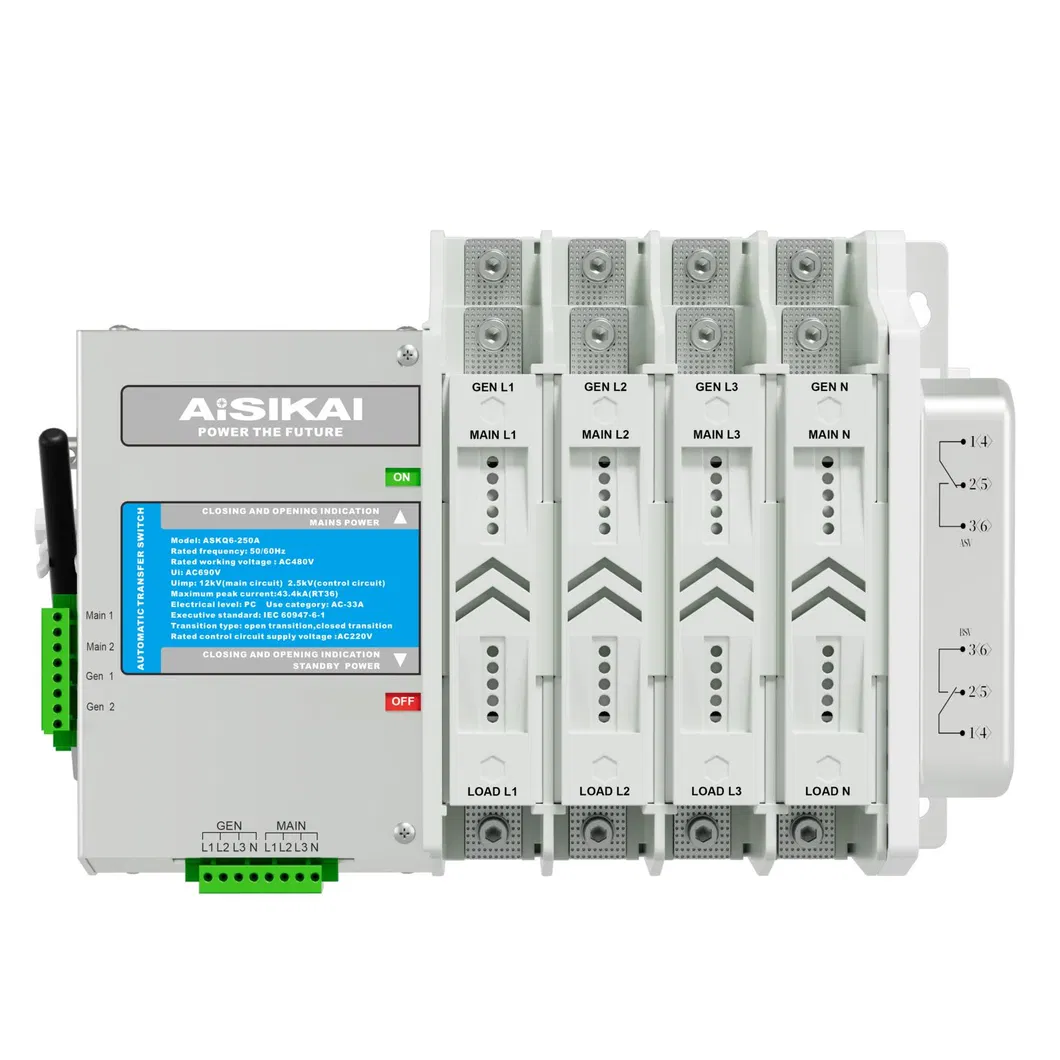

| Serie inteligente Interruptor de transferencia automática | Marco 80 | Marco 125 | Marco 250 | Marco 400 | Marco 630 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Corriente nominal de trama | 80 | 125 | 250 | 400 | 630 | |||||
| Corriente nominal (A) | 16, 25, 32, 40, 50, 63, 80 | 63, 80, 100, 125 | 125, 160, 200, 250 | 250, 320, 400 | 500, 630 | |||||
| Normas cumplidas | GB/T14048.11-2016 (IEC60947-6-1) | |||||||||
| Corriente nominal (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | |||||
| Número de polos (P) | 2 | 3, 4 | 2 | 3, 4 | 2 | 3, 4 | 2 | 3, 4 | 2 | 3, 4 |
| Tensión nominal de trabajo UE(V)AC | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 |
| Tensión nominal de aislamiento UI(V)AC | 800 | 800 | 800 | 800 | 800 | |||||
| Tensión nominal de resistencia a impulsos (UIMP) (kV) | 8 | 8 | 8 | 8 | 8 | |||||
| Límite nominal de corriente de cortocircuito lq (usar fusible para protección)(Ka) | 100 | 100 | 100 | 100 | 100 | |||||
| Corriente de resistencia de corto tiempo nominal ICW (kA/s) | 5kA/60ms | 5kA/60ms | 10kA/60ms | 10kA/60ms | 17kA/60ms | |||||
| Capacidad nominal de fabricación de cortocircuito ICM (Ka) | 7,65 | 17 | 17 | 17 | 17 | |||||
| Usar categoría | AC-33A | AC-33A | AC-33A | AC-33A | AC-33A | |||||
| Vida útil mecánica (veces) | 10000 | 10000 | 10000 | 10000 | 10000 | |||||
| Vida útil eléctrica (tiempos) | 6000 | 6000 | 6000 | 6000 | 6000 | |||||
| Ciclos de funcionamiento (tiempos/hora) | 120 | 120 | 120 | 120 | 120 | |||||
| Capacidad de fabricación y ruptura (Ka) | 0,63 | 1 | 2,5 | 4 | 5 | |||||
| Tiempos de fabricación y de ruptura (tiempos) | 50 | 50 | 50 | 50 | 50 | |||||
| Tiempo de conmutación de contacto (ms) | 70 | 70 | 70 | 70 | 70 | |||||
| Nivel eléctrico | Nivel de PC integrado dedicado | |||||||||
| Peso de una pieza (Kg) | 7,7 | 9,1 | 10,4 | 21,5 | 23,4 | |||||
| Parámetros | Requisitos |
|---|---|
| En funcionamiento temperatura | -20 a 40 ºC. El valor medio de 24 horas no podrá superar los +35 ºC. |
| En funcionamiento humedad | La humedad media a +40 °C no deberá superar el 50%. Se permite una humedad relativa más alta a temperaturas más bajas, por ejemplo, hasta 90% a +25°C. Se deben tomar medidas especiales para la condensación ocasional debida a los cambios de temperatura. |
| Altitud | Menos de 2000 metros y, si es mayor de 2000 metros, por favor use con calificaciones reducidas. |
| Vibración y gas | No habrá vibraciones fuertes ni golpes y no gases nocivos para corroer los metales y dañar el aislamiento dentro del entorno de su uso. |
| Alrededor material | No debe haber polvo serio, partículas conductoras o explosivos peligrosos sustancias. |
| Clase de contaminación | Clase 3 según GB/T14048.11 |
| Clase de instalación | Clase IV según GB/T14048.11 |
| Instalación inclinación | El producto está instalado fijamente en el armario, la inclinación máxima es +22,5°. |
| Arco distancia inclinación | AC 380V, distancia de arco es 80mm; 660V de destello, distancia de arco es 100mm. |
Antes de recibir el primer pedido, por favor pague el costo de la muestra y la tarifa exprés. Se le devolverá el costo de la muestra en su primer pedido.
Para los artículos existentes que se encuentran actualmente en stock, el tiempo de preparación es de aproximadamente 3 días.
Sí, podemos imprimir su logotipo tanto en los productos como en los embalajes si logra cumplir con la cantidad mínima de pedido (MOQ) establecida.
La cantidad mínima de pedido para los interruptores de transferencia automática (ATS) es de solo 1 pieza.
Normalmente disponemos de stock listo para interruptores de transferencia automática (ATS) inferiores a 1000A, lo que garantiza un soporte rápido y plazos de entrega muy reducidos.
Garantizamos la máxima calidad mediante dos procesos estrictos: 1) Detección y prueba exhaustiva unidad por unidad durante la fase de producción. 2) Inspección rigurosa de cada producto antes de su envío para asegurar que el embalaje esté completamente intacto.
