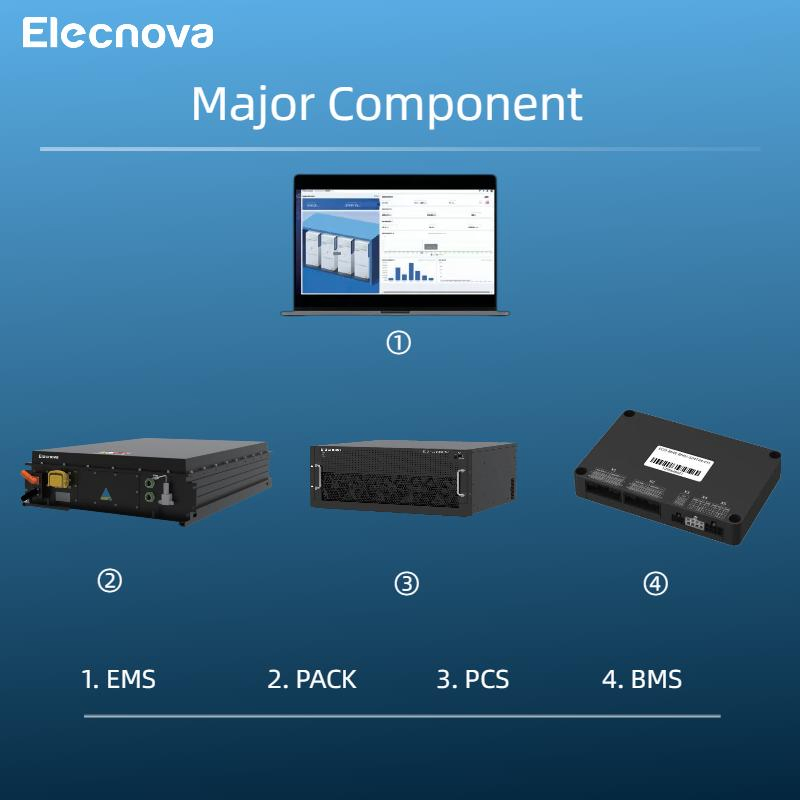

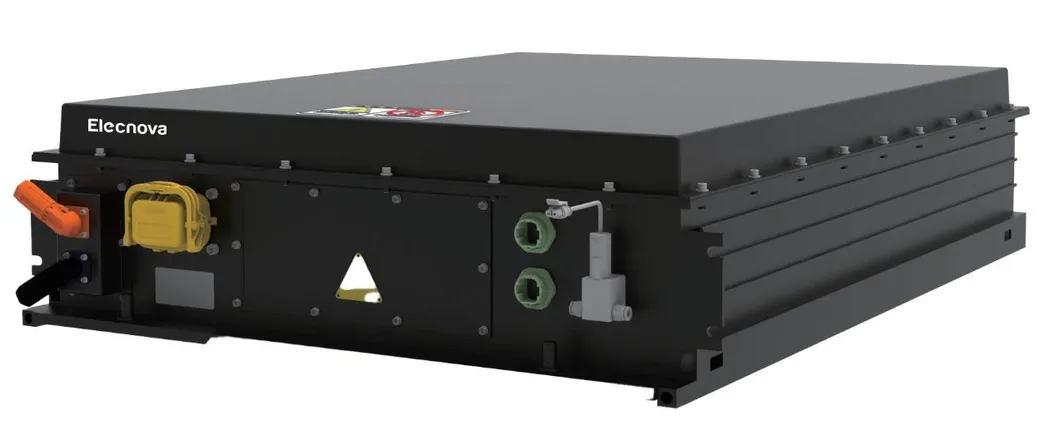

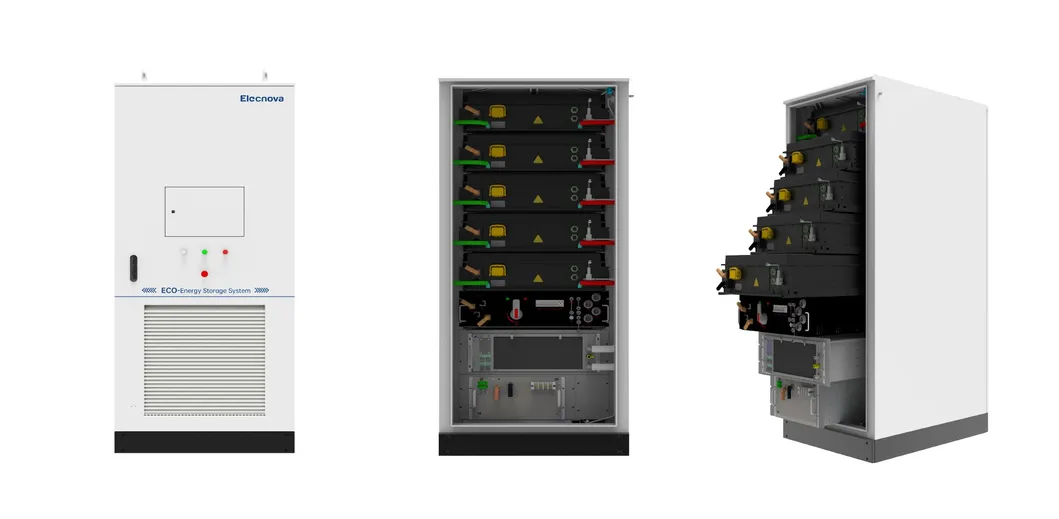

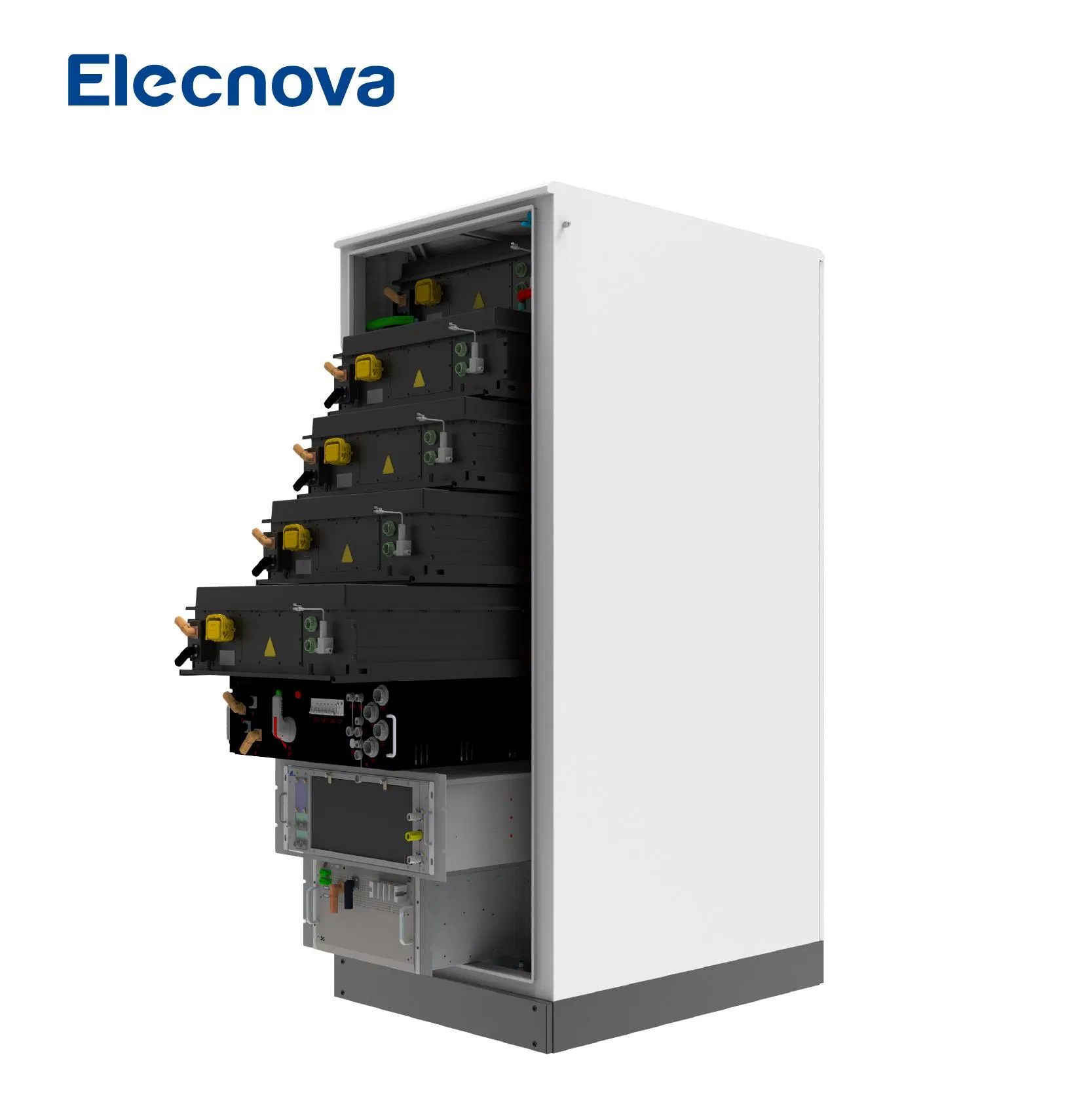

Consiste en celdas de tecnología LFP configuradas en 1P52S. Incorpora BMU, conectores de alta tensión (HV) y placa integrada de refrigeración por líquido. Estos componentes estructurales y de control protegen el pack contra sobretensiones, subtensiones, sobrecorrientes, fallos de aislamiento, cortocircuitos y sobrecalentamientos, logrando un control óptimo de carga y descarga en conjunto con el PCS.

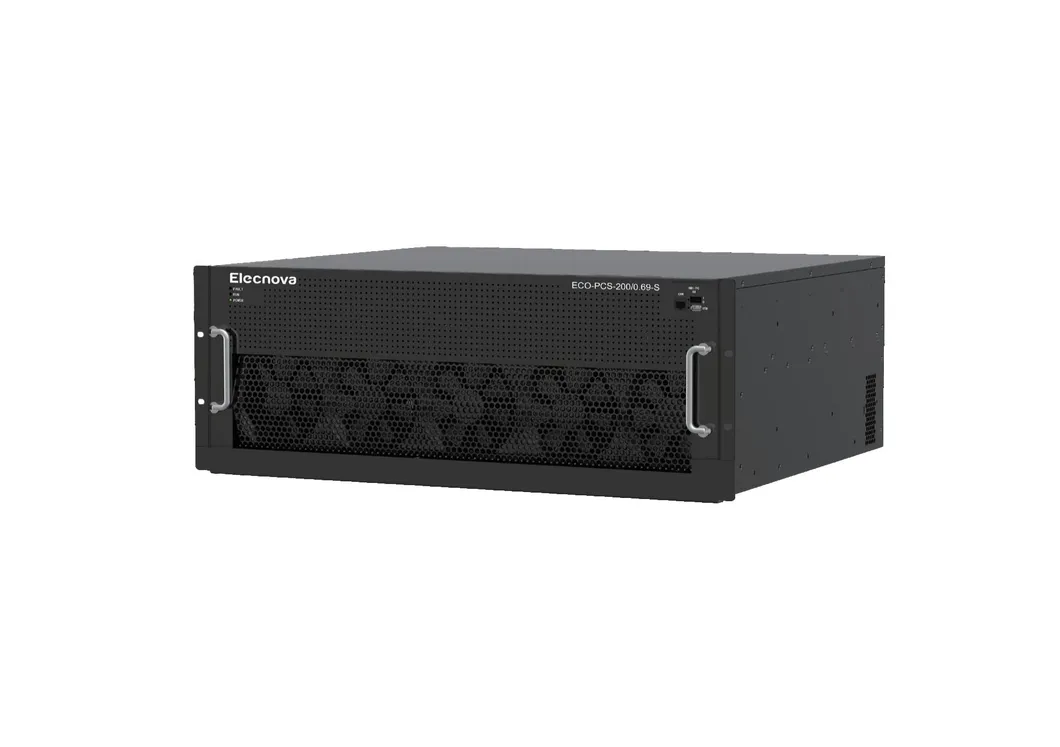

El PCS es un inversor modular optimizado para sistemas de almacenamiento de pequeña y mediana escala. Facilita la conversión bidireccional de potencia y se adapta perfectamente a escenarios comerciales e industriales (C&I), subestaciones de almacenamiento y microredes combinadas con energía fotovoltaica.
Soporta tanto arquitecturas de tres niveles (BMU+BCU+BAU) como de dos niveles (BMU+BCU). Permite la supervisión y protección detallada a nivel de celda (PACK), clúster y matriz contra sobrecargas, descargas profundas, sobrecorrientes, sobrecalentamientos y cortocircuitos. Garantiza la seguridad a tiempo real mediante diagnósticos y alertas avanzadas.

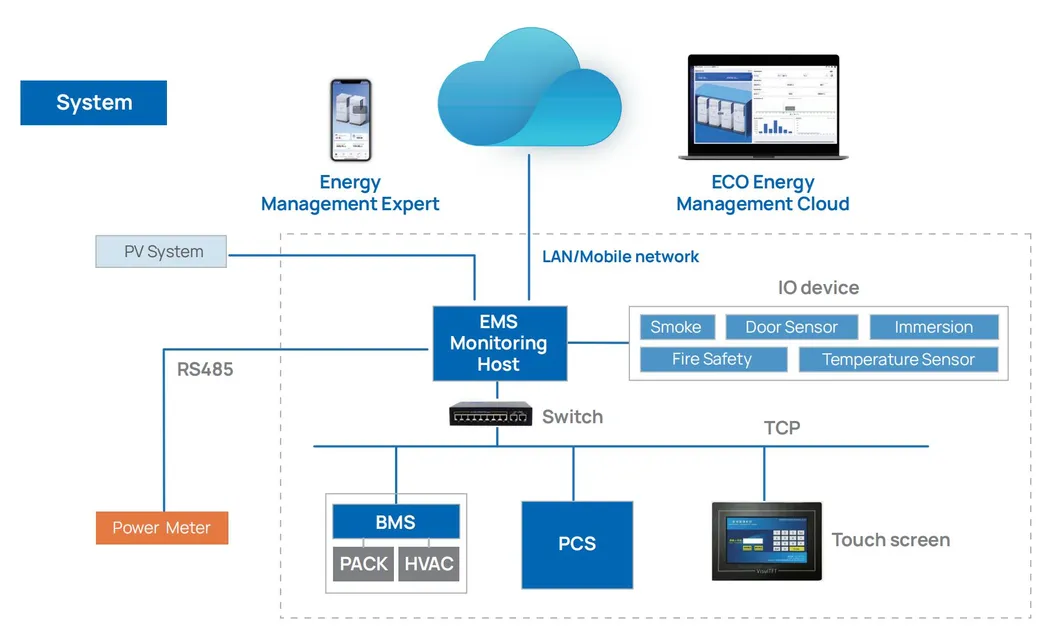

Adopta un diseño de arquitectura integrada para el monitoreo avanzado en microredes, autoconsumo comercial y plantas de generación solar. Asegura que el sistema trabaje bajo su punto óptimo de eficiencia, maximizando los retornos económicos de la operación y reduciendo el periodo de amortización del proyecto (ROI).
| Lado de Corriente Continua (DC) | |
| Tipo de celda | LFP 280Ah |
| Configuración del PACK | 46.592 kWh / 1P52S |
| Sistema de Batería completo | 233.96 kWh / 1P260S |
| Rango de tensión de operación | 728 ~ 936 Vdc |
| Protección de entrada del PACK | IP65 |
| Lado de Corriente Alterna (AC) | |
| Potencia nominal de salida | 100 kW |
| Potencia máxima de salida | 110 kW |
| THDi (Distorsión Armónica) | < 3% |
| Componente de CC | < 0.5% |
| Tensión nominal de salida | 400 VAC / 3P + N + PE |
| Frecuencia nominal | 50 / 60 Hz |
| Especificaciones Generales | |
| Eficiencia global del sistema | ≥ 90% |
| Tasa máxima de carga y descarga | 0.5C (0.5P) |
| DoD (Profundidad de descarga) | 95% |
| Precisión del estado de carga (SOC) | < 3% |
| Vida útil útil estimada | ≥ 8,000 ciclos |
| Tiempo de conmutación de red (UPS) | < 100 ms |
| Interfaces de conectividad | Ethernet / RS485 |
| Protección del armario exterior | IP55 |
| Sistema de enfriamiento | Refrigeración activa por líquido |
| Temperatura de funcionamiento admisible | -25 ºC a 55 ºC |
| Rango de humedad relativa | 0 - 95% HR (sin condensación) |
| Nivel de emisión de ruido | ≤ 75 dB |
| Altitud máxima de operación | ≤ 2,000 m (reducción de potencia si supera los 2,000 m) |
| Sistema de prevención de incendios | Agente NOVEC1230 / Aerosol |
| Dimensiones (Ancho x Profundo x Alto) | 1,050 * 1,350 * 2,400 mm |
| Peso total aproximado | 2,500 kg |

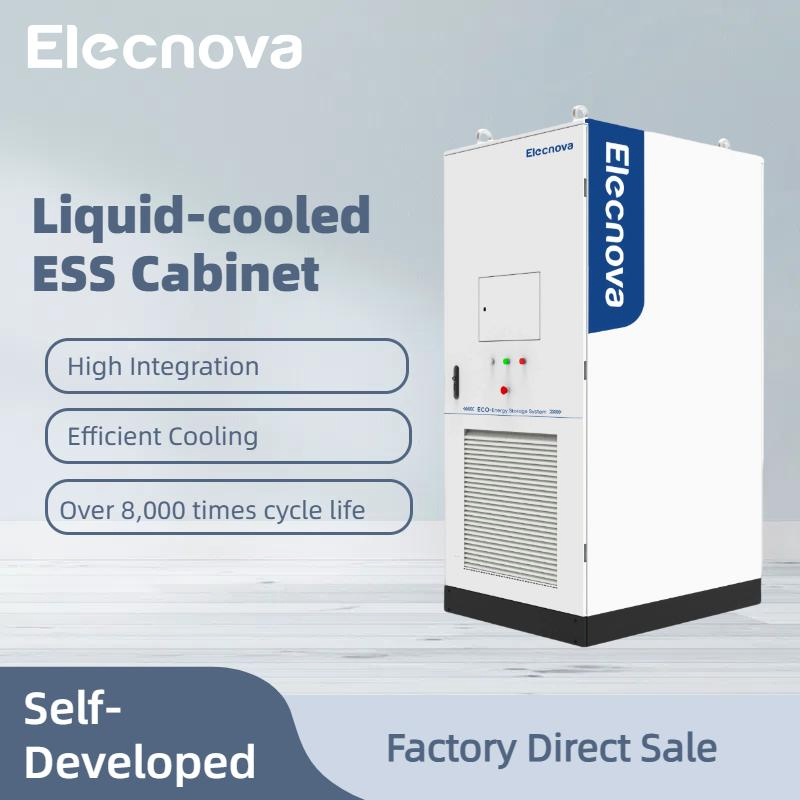

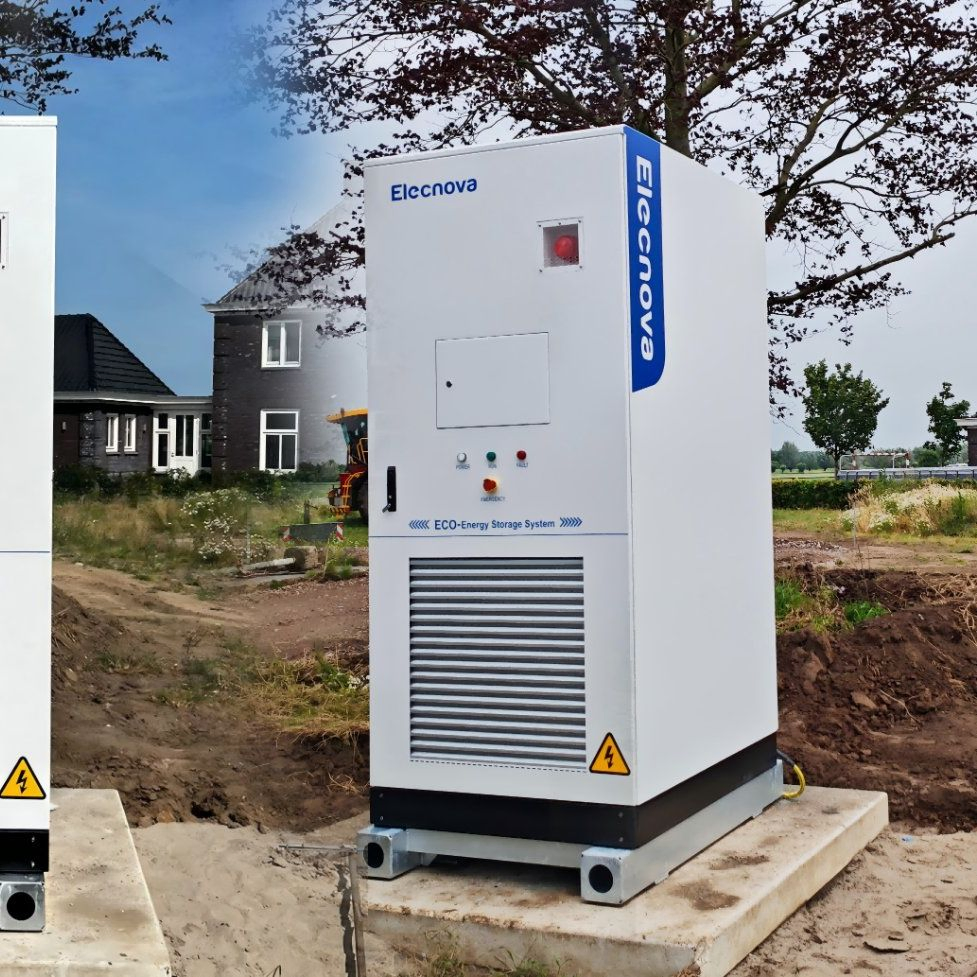

Ocupa únicamente 1.4 m², permitiendo transporte logístico simple e instalación rápida en sitio.
Consigue integrar hasta 233 kWh en un solo módulo de dimensiones exteriores compactas.
Conducto hidráulico optimizado a nivel de celda para un mínimo consumo de energía auxiliar.
Equipado con protección avanzada NOVEC1230/aerosol que previene la propagación térmica de forma localizada.
Las soluciones integradas en sistemas de almacenamiento de energía (ESS) son ideales y adaptables para múltiples escenarios clave: Parques industriales, centros logísticos y de manufactura, sistemas de microredes aisladas, infraestructuras críticas como estaciones de carga para vehículos eléctricos, complejos comerciales y centros de procesamiento de datos de alta disponibilidad.

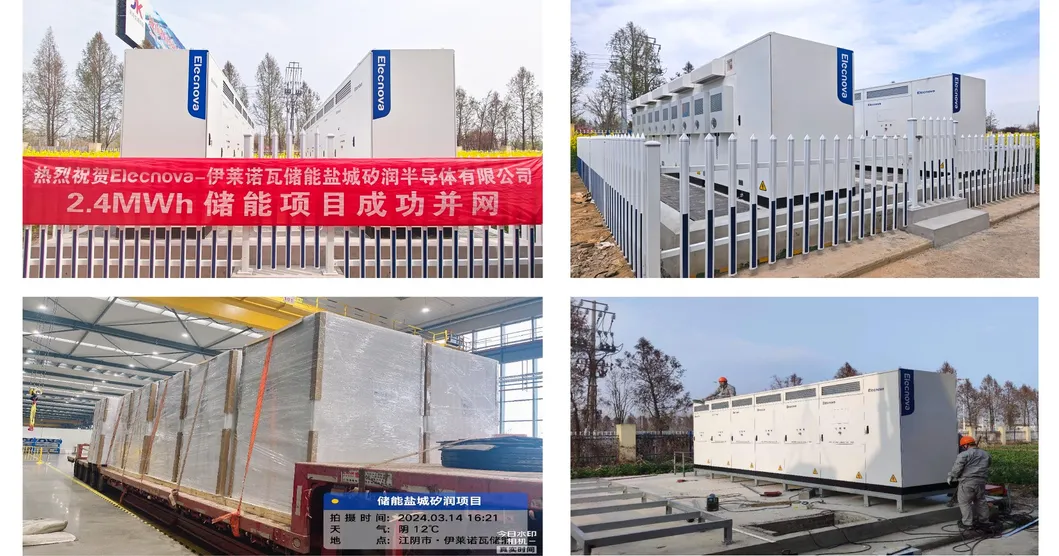

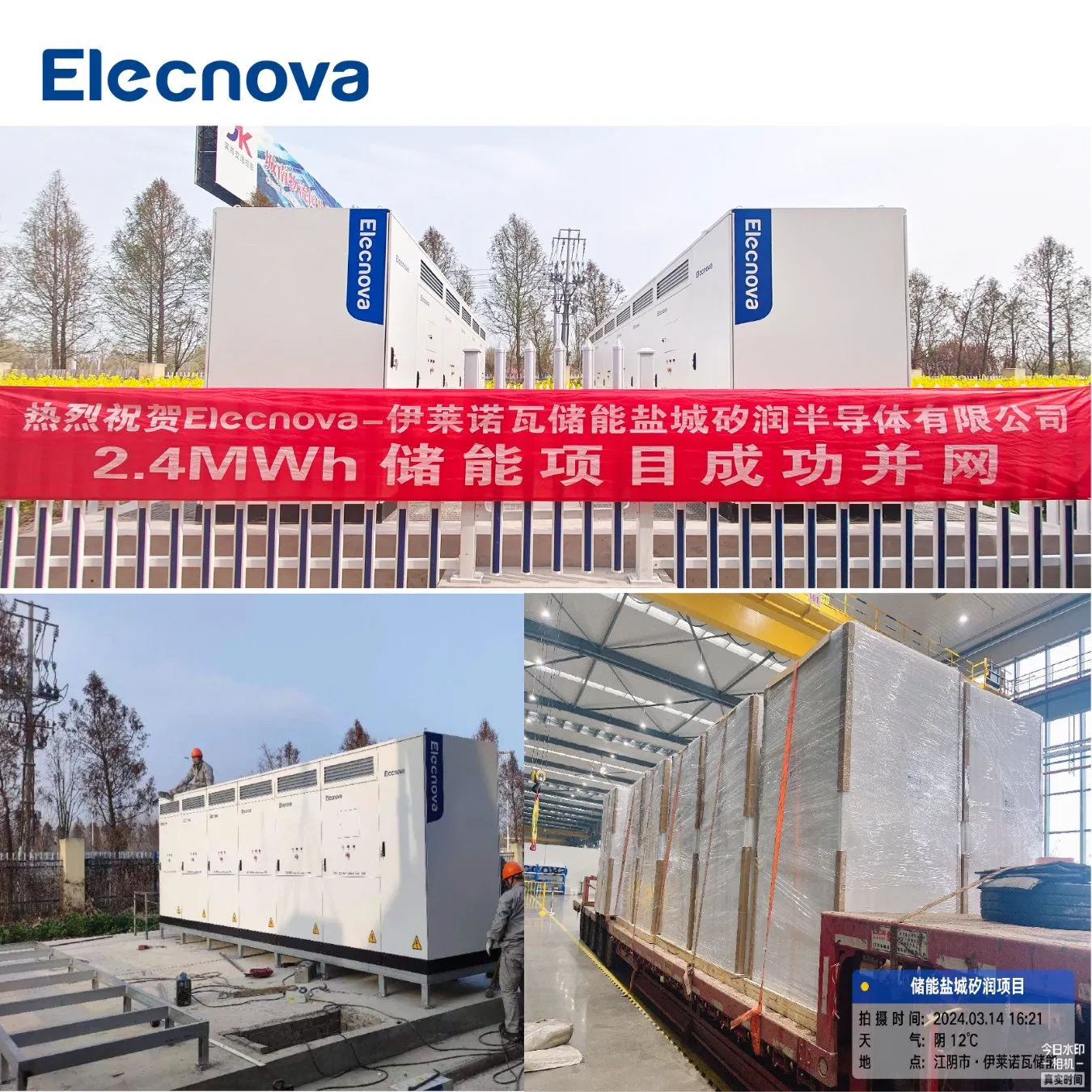

Proyecto de almacenamiento de energía conectado a la red. El proyecto utiliza tecnología de refrigeración por líquido de última generación para asegurar la máxima estabilidad operativa, vida útil optimizada y seguridad del sistema.
Nuestra organización se especializa en el desarrollo tecnológico y la integración general de sistemas de almacenamiento de energía. Contamos con una capacidad integrada que abarca desde el diseño de módulos de baterías (PACK), convertidores de potencia (PCS), sistemas de gestión de baterías (BMS) hasta el desarrollo de algoritmos de optimización en sistemas de gestión energética (EMS). Desarrollamos soluciones a medida enfocadas en maximizar la eficiencia en la generación, distribución y consumo para diversos usuarios comerciales e industriales a nivel global.
