Visión General

Descripción del producto

Parámetro Técnico General
	La pureza	95% - 99.999%
	La capacidad de N2	1-2000 Nm3/h
	La presión de descarga de N2	0-5,5 bar (Normal)
	N2 el punto de rocío	-40ºC (Normal)
	La operación	Automático

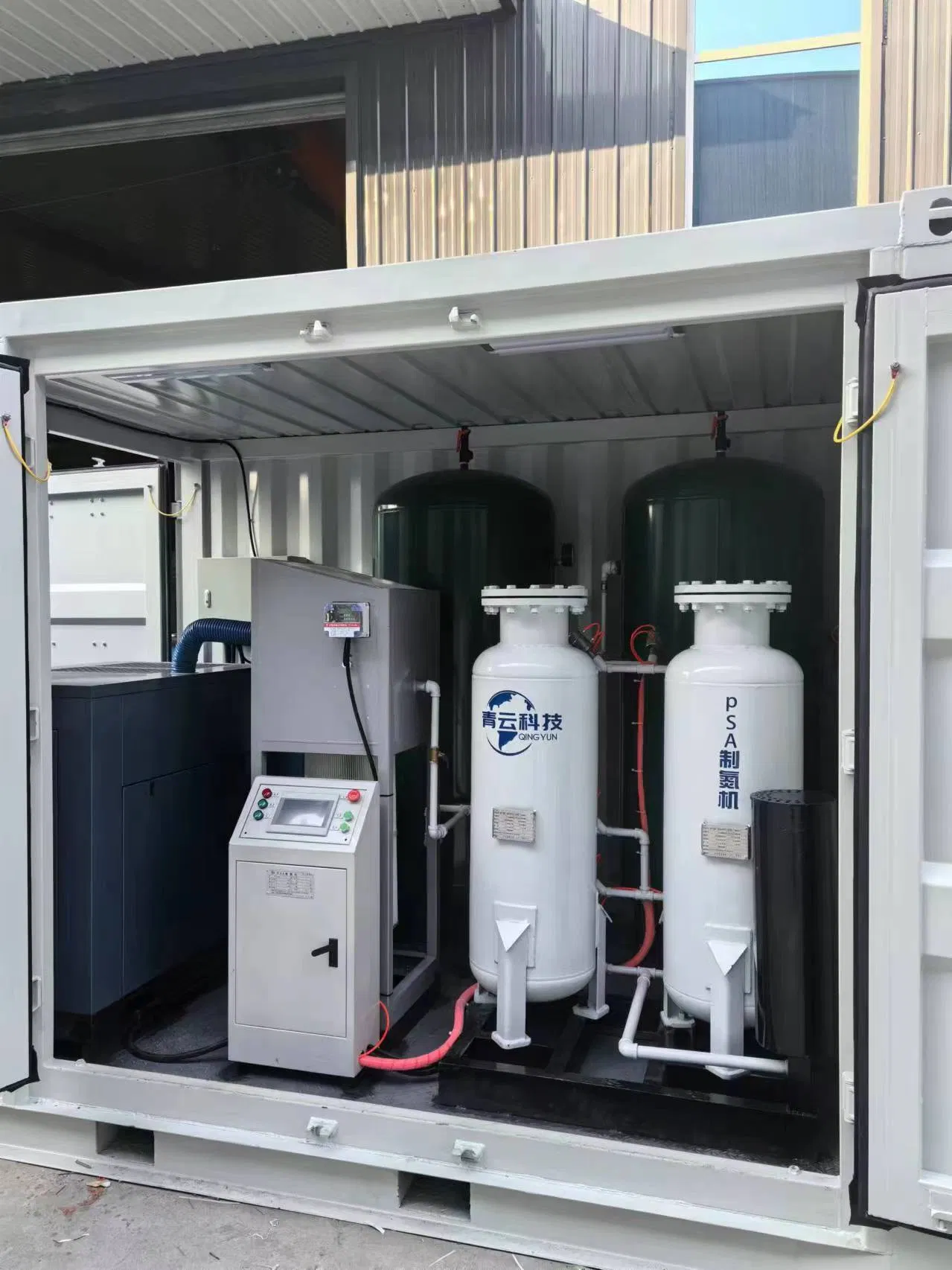

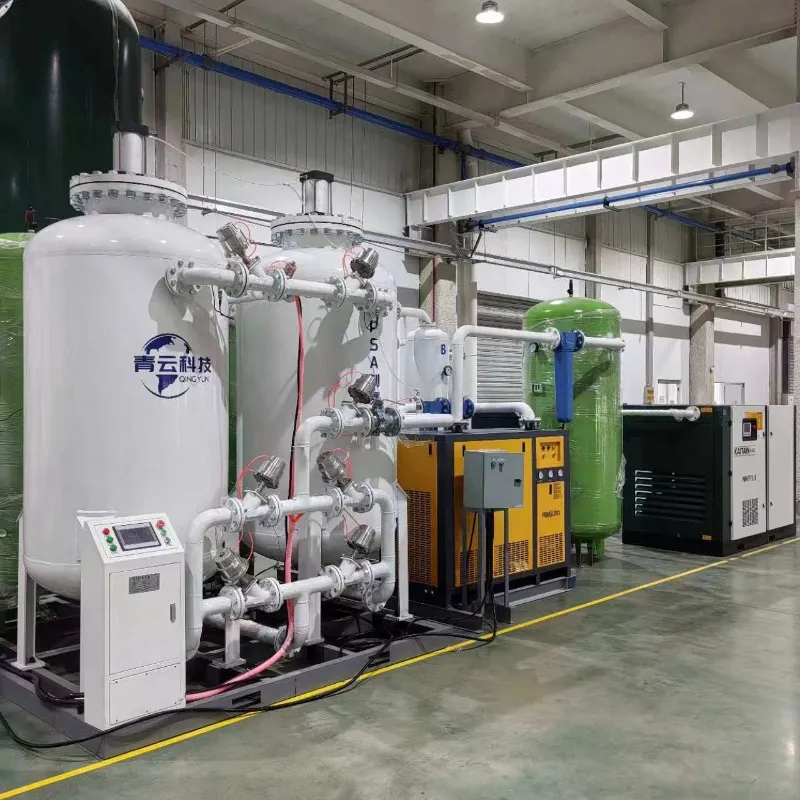

Componentes del Sistema

• 1Compresor de aire (tipo tornillo): El aire se utiliza como materia prima para recoger y comprimen el aire a 8 bar.
• 2Secador en frío: La configuración estándar elimina la humedad e impurezas del aire, haciendo de su alcance el punto de rocío de -20 ºC (configuración intermedia utiliza secador de adsorción, alcanza el punto de rocío de -40 ºC; la configuración avanzada utiliza la combinación de pelo, alcanza el punto de rocío de -60 ºC).
• 3Filtro de precisión: A/T/C de tres etapas filtro para la extracción de aceite, polvo, remoción y extracción de impurezas.
• 4Tanque de aire: Almacena el aire puro y seco como reserva de materias primas para su posterior separación de la adsorción y de oxígeno y nitrógeno.
• 5Torre de adsorción: Torres de adsorción de A&B pueden trabajar de forma alterna, regenerar la adsorción, y filtrar las moléculas de oxígeno llenando el sodio tipo tamices moleculares.
• 6El analizador de oxígeno y nitrógeno: Supervisión en tiempo real y análisis de la pureza del oxígeno y nitrógeno.

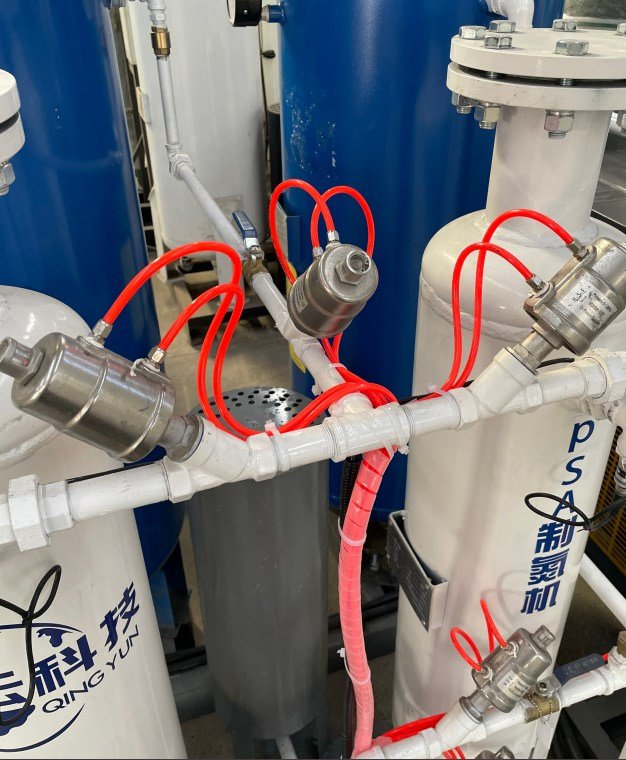

• 7Válvulas Tuberías y válvulas de control inteligente: Lograr un funcionamiento completamente automático del equipo, el control PLC, SUS304 canalización.
• 8El oxígeno y nitrógeno tanques buffer: Almacenar oxígeno y nitrógeno con pureza calificado.
• 9Regulador de presión: Ajustar y estabilizar la presión de salida de oxígeno y nitrógeno (3 a 6 bar).
• 10El filtro de polvo: Quitar el polvo causado por los tamices moleculares en oxígeno y nitrógeno.
• 11La válvula de retención: Impide el reflujo de oxígeno y nitrógeno.
• 12Turbocompresor: Un refuerzo de nitrógeno y oxígeno que aumenta la presión de oxígeno y nitrógeno a la presión de llenado, por lo general de la barra de 150 o 200 bar.
• 13Válvula reguladora de presión: El oxígeno y nitrógeno de regulación de presión del compresor.
• 14Llenar la fila: Dividir a alta presión de oxígeno y nitrógeno en cada cilindro de gas.

Características Técnicas

• Basado en el principio de la adsorción por oscilación de presión, madura y fiable.
• Cambio de ciclo suave inteligente y ajustable, pureza y el flujo dentro de un rango determinado. La configuración de diversos componentes del sistema es razonable y la tasa de fracaso es baja. Los componentes internos razonables y uniforme distribución de flujo de aire reducen el impacto del flujo de aire a alta velocidad.
• Perfecto diseño del proceso, el uso óptimo efecto.
• Medidas de protección de tamiz molecular únicas prolongan la vida útil de los tamices moleculares de carbono.
• Cadena inteligente incondicional de nitrógeno dispositivo de escape que asegura la calidad del producto final.
• Opcional de tasa de flujo de dispositivo, la pureza del sistema de ajuste automático, sistema de control remoto, etc. Toda la máquina deja la fábrica sin necesidad de base especial, facilitando la instalación.
• Fácil de utilizar, estable para ejecutar, altamente automatizada, y capaz de funcionamiento no tripulados.

Principio de Trabajo

Según el principio de la adsorción por oscilación de presión, de alta calidad tamices moleculares de carbono son utilizados como adsorbentes. En virtud de una cierta presión, debido a efectos cinéticos, existe una diferencia significativa en la difusión de las tasas de oxígeno y nitrógeno en tamices moleculares de carbono. Mediante la utilización de la gran cantidad de moléculas de oxígeno adsorbidos por tamices moleculares de carbono, las moléculas de nitrógeno son enriquecidos en la fase de gas, logrando la separación.

Debido a la diferencia de la capacidad de adsorción con diferentes presiones, reduciendo la presión se pueden desorber las moléculas de oxígeno adsorbidas, regenerando el tamiz molecular de carbono para repetir el reciclaje.

Se adoptan procesos de dos torres de adsorción: una torre adsorbe y produce el nitrógeno, mientras que la otra desorbe y se regenera, alternando continuamente los ciclos para producir gas nitrógeno de alta calidad.

Los Indicadores de Trabajo

Tipo Estándar YN (Pureza 99.5%)
