Información Básica
No. de Modelo.
PSA nitrogen generator
Propósito
Purificación de gas
Tipos
Generador de nitrógeno por adsorción
Materiales
Acero al carbono
Aplicación
Campos industriales generales
Función
Nitrógeno haciendo
Después de la venta
Ingeniero proporcionado
Nombre del producto
Generador de nitrógeno
Paquete de Transporte
Caja de madera
Capacidad de Producción
200sets al año
Descripción del Producto
| Parámetro Técnico |
| La pureza | El 95% - 99.999% |
| La capacidad de N2 | 1 - 2000 Nm3/h |
| La presión de descarga de N2 | 0 - 5.5 bar (Normal) |
| N2 el punto de rocío | -40ºC (Normal) |
| La operación | Automático |
Componentes del Sistema
1
Compresor de aire (tipo tornillo): El aire se utiliza como materia prima para recoger y comprimir el aire a 8 bar.
2
Secador en frío: Elimina humedad e impurezas, alcanzando puntos de rocío de -20ºC a -60ºC según la configuración.
3
Filtro de precisión: Filtro de tres etapas A/T/C para extracción de aceite, polvo e impurezas.
4
Tanque de aire: Almacena aire puro y seco para la posterior separación de oxígeno y nitrógeno.
5
Torre de adsorción: Torres A y B que trabajan alternativamente regenerando adsorción con tamices moleculares de carbono.
6
Analizador de oxígeno y nitrógeno: Supervisión en tiempo real de la pureza de los gases obtenidos.
7

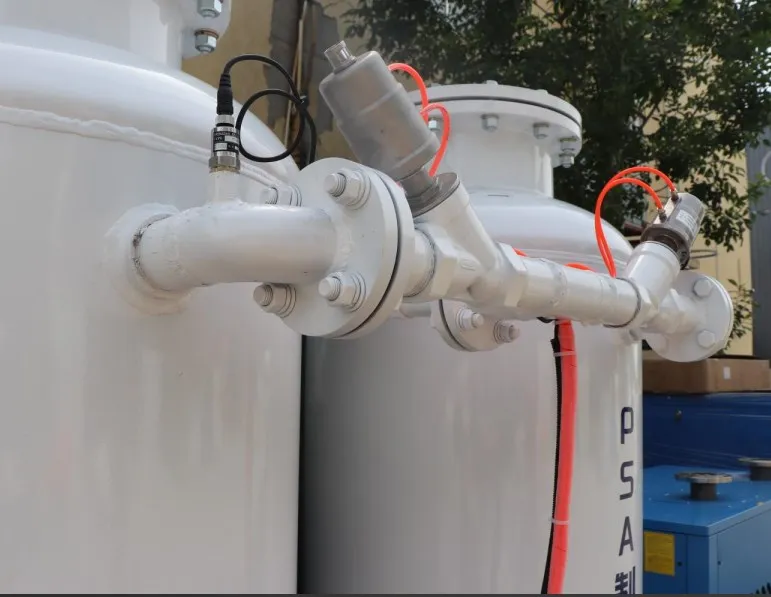

Válvulas y tuberías: Válvulas inteligentes y control PLC sobre canalizaciones SUS304 para un funcionamiento automático.
8
Tanques buffer: Almacenan nitrógeno y oxígeno con pureza calificada.
9
Regulador de presión: Ajusta y estabiliza la presión de salida del nitrógeno (de 3 a 6 bar).
10
Filtro de polvo: Remueve restos de polvo generados por los tamices moleculares.
11
Válvula de retención: Evita el reflujo de los gases.
12
Turbocompresor: Refuerzo que eleva la presión de llenado a 150 o 200 bar.
13
Válvula reguladora: Controla la presión de admisión del compresor de gas.
14
Fila de llenado: Distribuye el nitrógeno/oxígeno a alta presión a cada cilindro.
Características Técnicas
Basado en el principio de adsorción por oscilación de presión, maduro y confiable.
Cambio de ciclo inteligente, flujo y pureza ajustables dentro de rangos definidos. Componentes de baja tasa de fallo.
Perfecto diseño de procesos, permitiendo un uso y rendimiento óptimos del aire comprimido.
Medidas únicas de protección que prolongan la vida útil de los tamices moleculares de carbono.
Dispositivo inteligente de escape para purgas automáticas ante niveles de pureza inadecuados.
Fácil integración, instalación rápida y conveniente sin necesidad de obras complejas en fábrica.
Altamente automatizado, operación estable y apto para funcionamiento no tripulado.
Principio de Trabajo
Basado en la tecnología de Adsorción por Oscilación de Presión (PSA), utiliza tamices moleculares de carbono de alta calidad para separar el nitrógeno del oxígeno. Debido a la diferencia en las tasas de difusión cinética bajo presión determinada, las moléculas de oxígeno son adsorbidas activamente en los microporos del tamiz de carbono, enriqueciendo la fase gaseosa de nitrógeno para su salida.
La descompresión subsiguiente desorbe el oxígeno capturado por los tamices moleculares de carbono, regenerando el adsorbente para iniciar un nuevo ciclo. El sistema consta de dos torres de adsorción que operan de manera alternante para asegurar un flujo constante y de alta calidad.
Indicadores de Trabajo
| Producción de nitrógeno |
3 ~ 2000 m³/h |
Pureza de nitrógeno |
95% - 99.999% |
| Presión de nitrógeno |
0.4 - 0.6 Mpa |
Punto de rocío |
≤ -40ºC |
| Área de aplicación |
Uso industrial, protección de alimentos, atención médica, procesamiento de materiales, investigación científica, biología, etc. |
| Componentes principales |
Compresor de aire, sistema de purificación de aire, tanques de aire y nitrógeno, torres de adsorción, armario de control PLC, analizador, booster de llenado y válvulas de tubería. |
Modelos Estándar (Pureza 99.5%)
| Modelo |
Salida (Nm³/h) |
Consumo Aire (Nm³/min) |
Sistema Purificación |
Entrada (mm) |
Salida (mm) |
| QYN99-10 | 10 | 0.45 | CJ-1 | DN25 | DN15 |
| QYN99-20 | 20 | 0.92 | CJ-1 | DN25 | DN25 |
| QYN99-30 | 30 | 1.3 | CJ-2 | DN25 | DN25 |
| QYN99-40 | 40 | 1.8 | CJ-2 | DN32 | DN25 |
| QYN99-60 | 60 | 2.2 | CJ-3 | DN32 | DN25 |
| QYN99-80 | 80 | 3.5 | CJ-6 | DN40 | DN32 |
| QYN99-100 | 100 | 4.14 | CJ-6 | DN40 | DN32 |
| QYN99-120 | 120 | 4.89 | CJ-6 | DN50 | DN40 |
| QYN99-150 | 150 | 6.11 | CJ-10 | DN50 | DN40 |
| QYN99-200 | 200 | 8.18 | CJ-10 | DN50 | DN40 |
| QYN99-300 | 300 | 12.22 | CJ-20 | DN65 | DN50 |
| QYN99-400 | 400 | 16.45 | CJ-20 | DN65 | DN50 |
| QYN99-600 | 600 | 24.91 | CJ-30 | DN80 | DN50 |
| QYN99-800 | 800 | 32.90 | CJ-40 | DN100 | DN65 |
| QYN99-1000 | 1000 | 42.30 | CJ-50 | DN125 | DN65 |
| QYN99-1200 | 1200 | 48.88 | CJ-50 | DN125 | DN65 |
| QYN99-1500 | 1500 | 61.10 | CJ-70 | DN125 | DN100 |
| QYN99-2000 | 2000 | 81.78 | CJ-90 | DN150 | DN100 |
| QYN99-2500 | 2500 | 101.52 | CJ-110 | DN200 | DN125 |
Áreas de Aplicación
Productos Recomendados
Perfil de Empresa
Embalaje y Envío
Preguntas Frecuentes
¿Es posible personalizar los equipos con nuestra propia marca?
Sí, ofrecemos soporte para personalización, incluyendo la impresión de su marca o logotipo en el paquete y en los productos según sus requisitos.
¿Cómo se garantiza la calidad de sus productos?
Realizamos inspecciones rigurosas durante todo el proceso de fabricación. Todos los equipos pasan por fases de prueba funcionales completas antes de ser enviados.
¿Cuál es el tiempo de producción estándar?
El tiempo de producción estimado es de aproximadamente 30 días a partir de la confirmación formal del pedido.
¿Se pueden solicitar muestras de los equipos?
Sí, aceptamos la preparación de pedidos de muestras. No obstante, el costo del equipo de muestra y los costos de transporte corren por cuenta del comprador.
¿Qué pureza de nitrógeno es capaz de alcanzar el sistema PSA?
El generador de nitrógeno por adsorción PSA puede ajustarse y personalizarse para entregar niveles de pureza que van desde el 95% hasta el 99.999%, dependiendo de las demandas de su aplicación industrial.
¿Cuál es la vida útil estimada de los tamices moleculares de carbono?
Bajo condiciones de operación estándar, con un sistema de filtración y secado de aire eficiente, los tamices moleculares de carbono de alta calidad pueden ofrecer una vida útil prolongada de hasta 5 a 8 años antes de requerir recarga o reemplazo.
