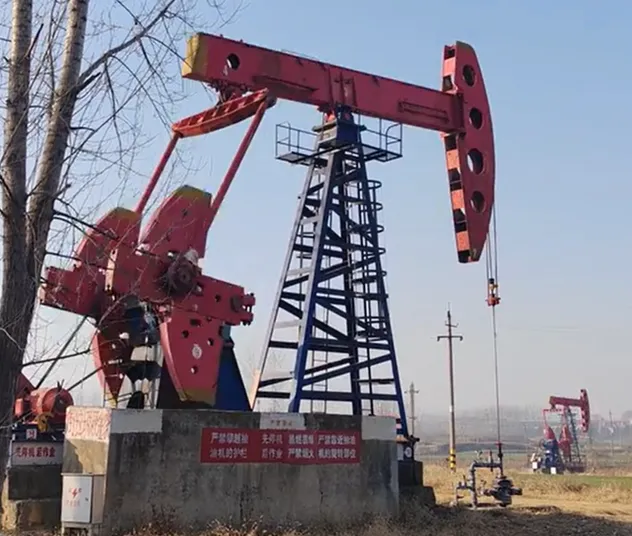

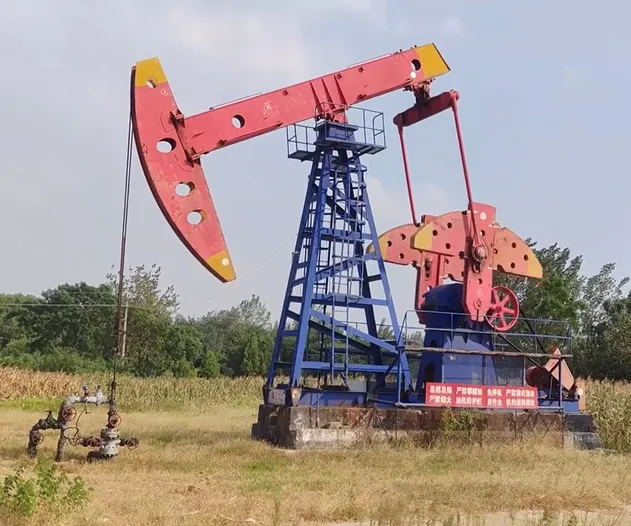

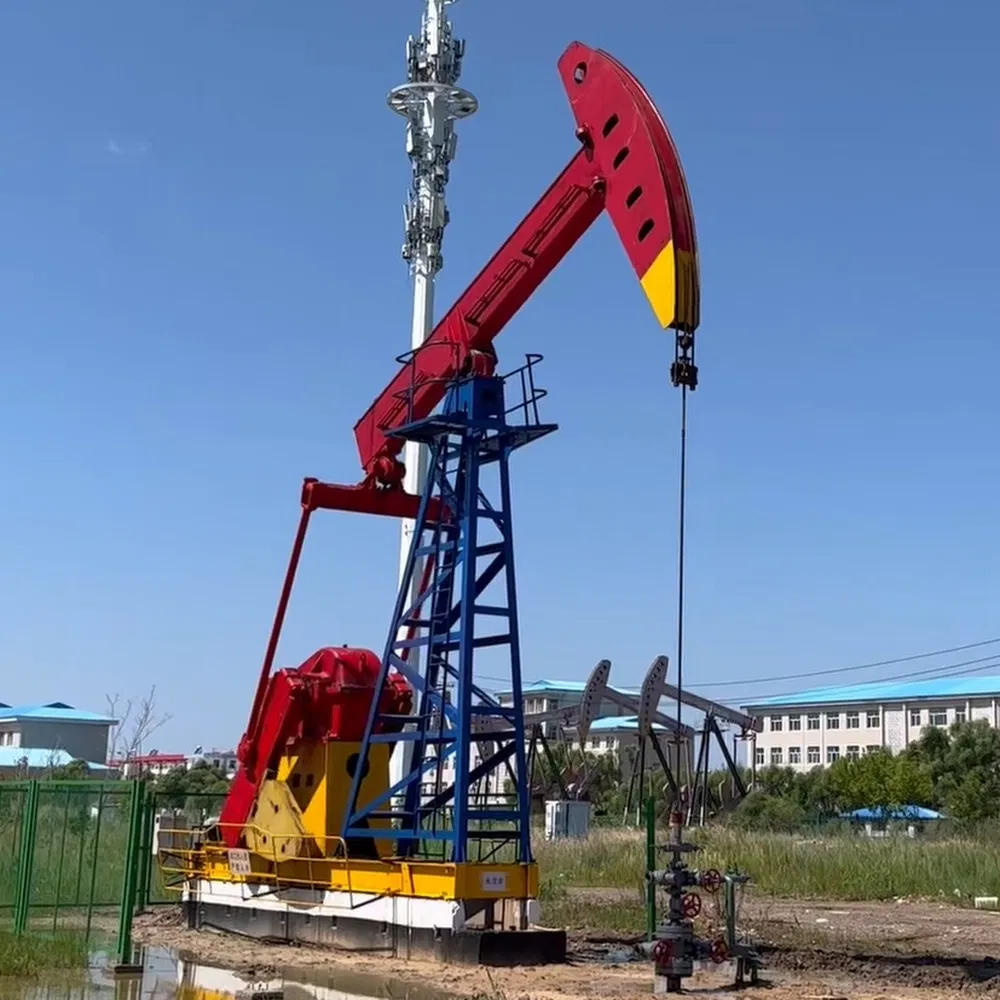

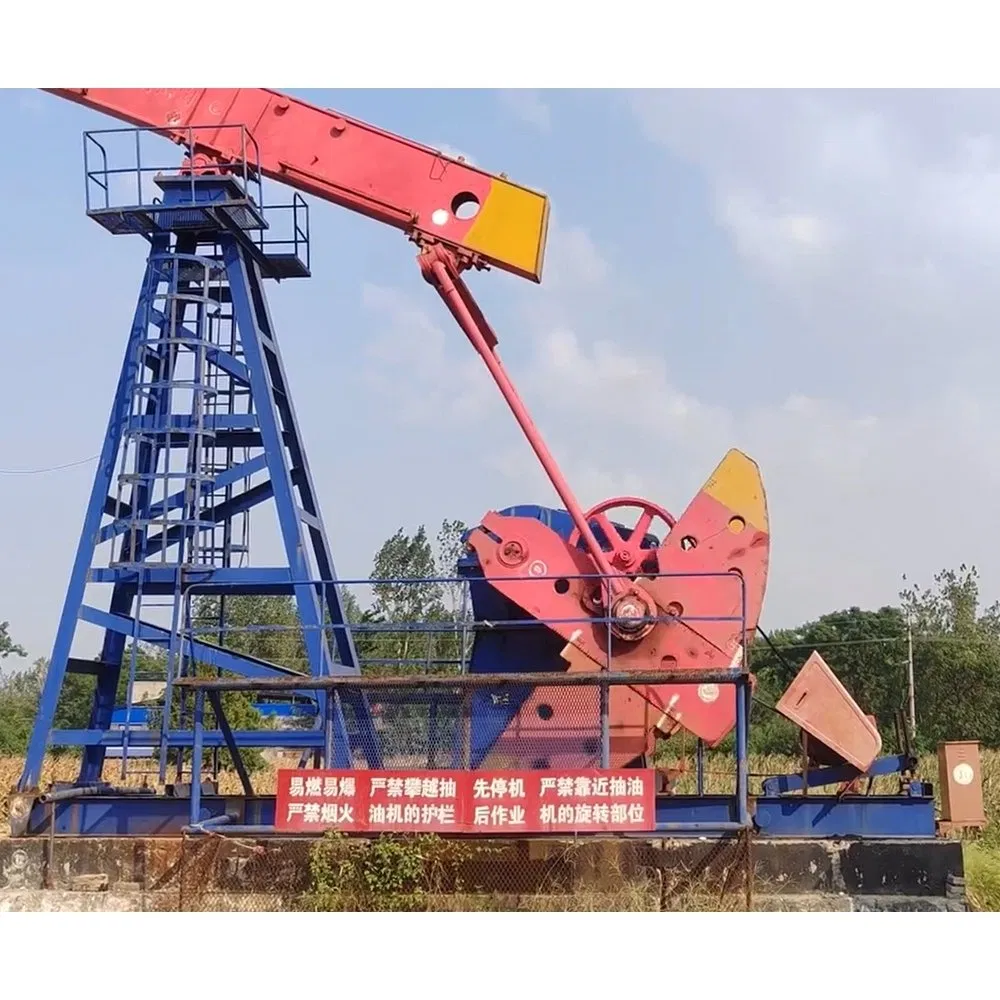

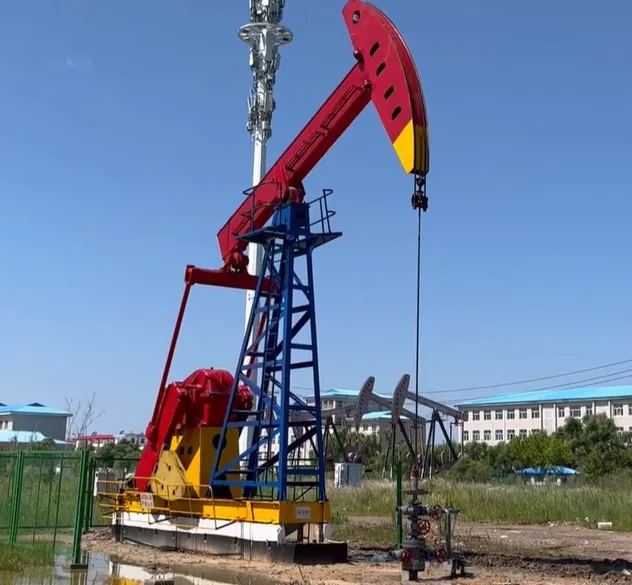

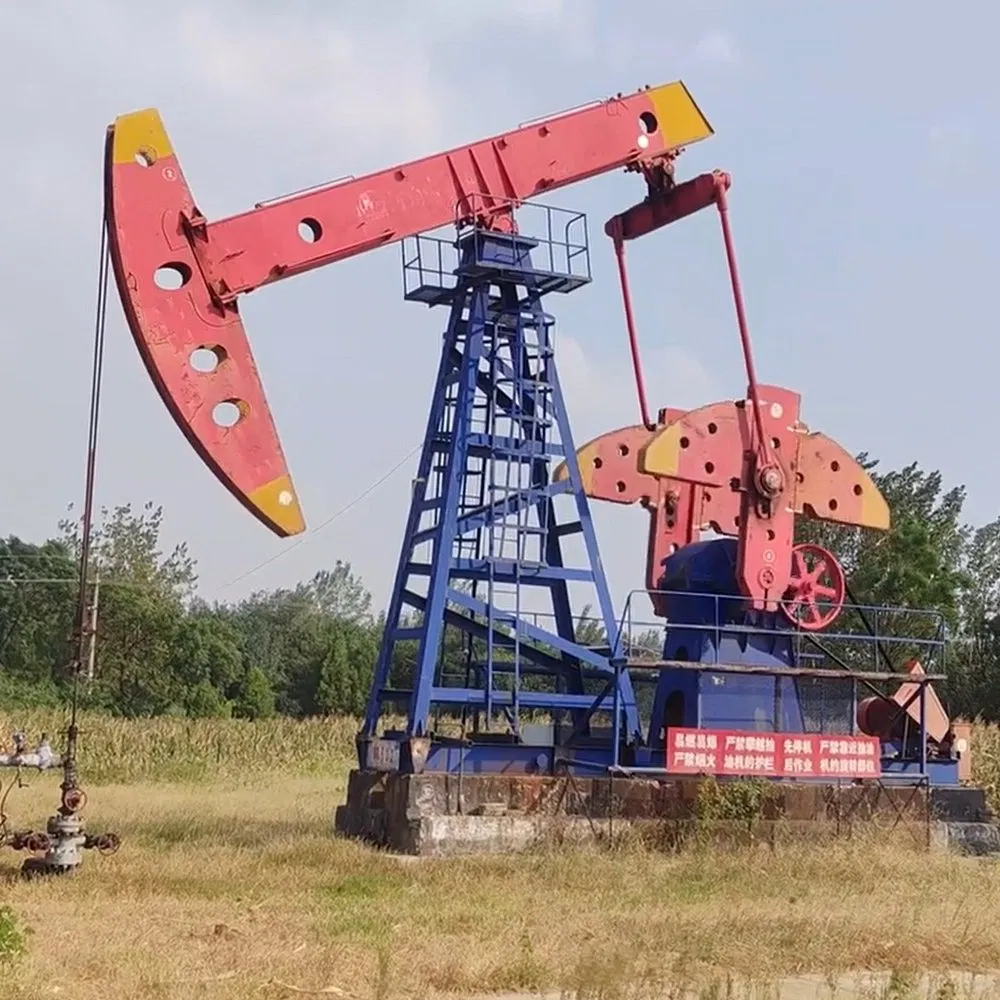

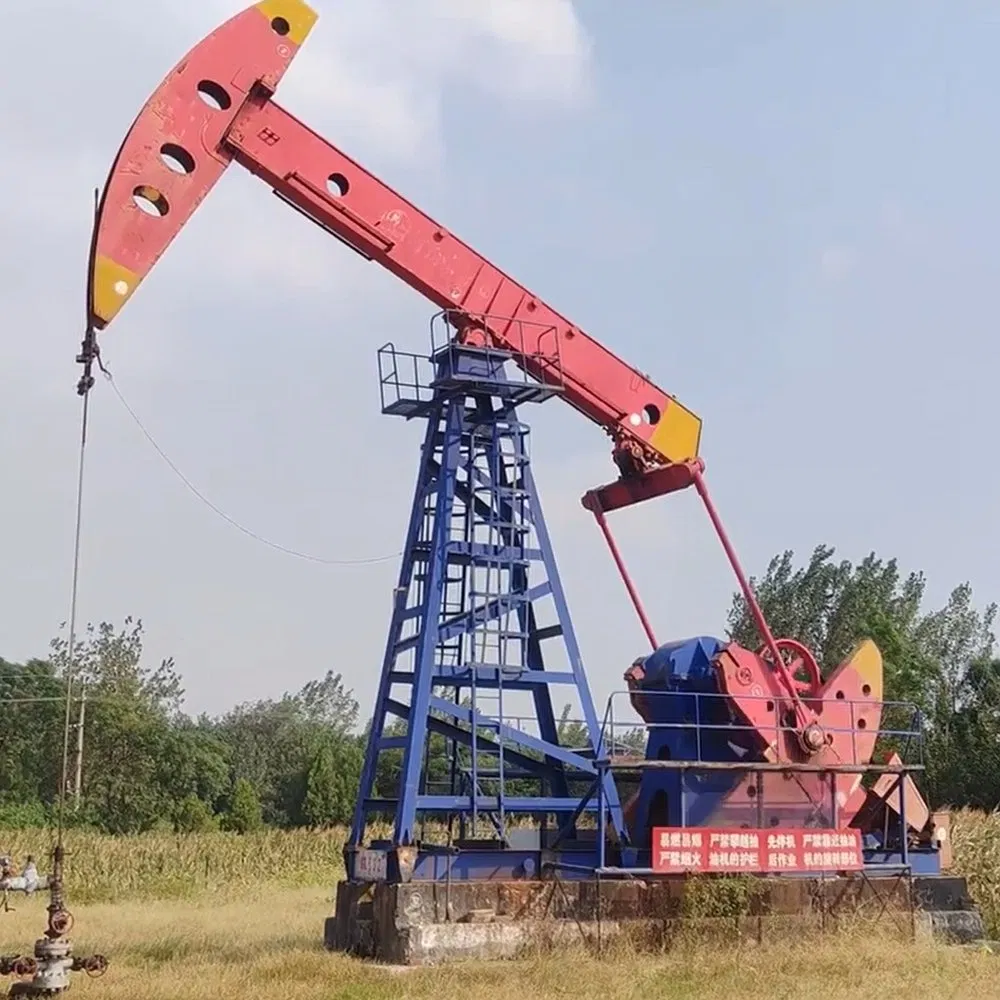

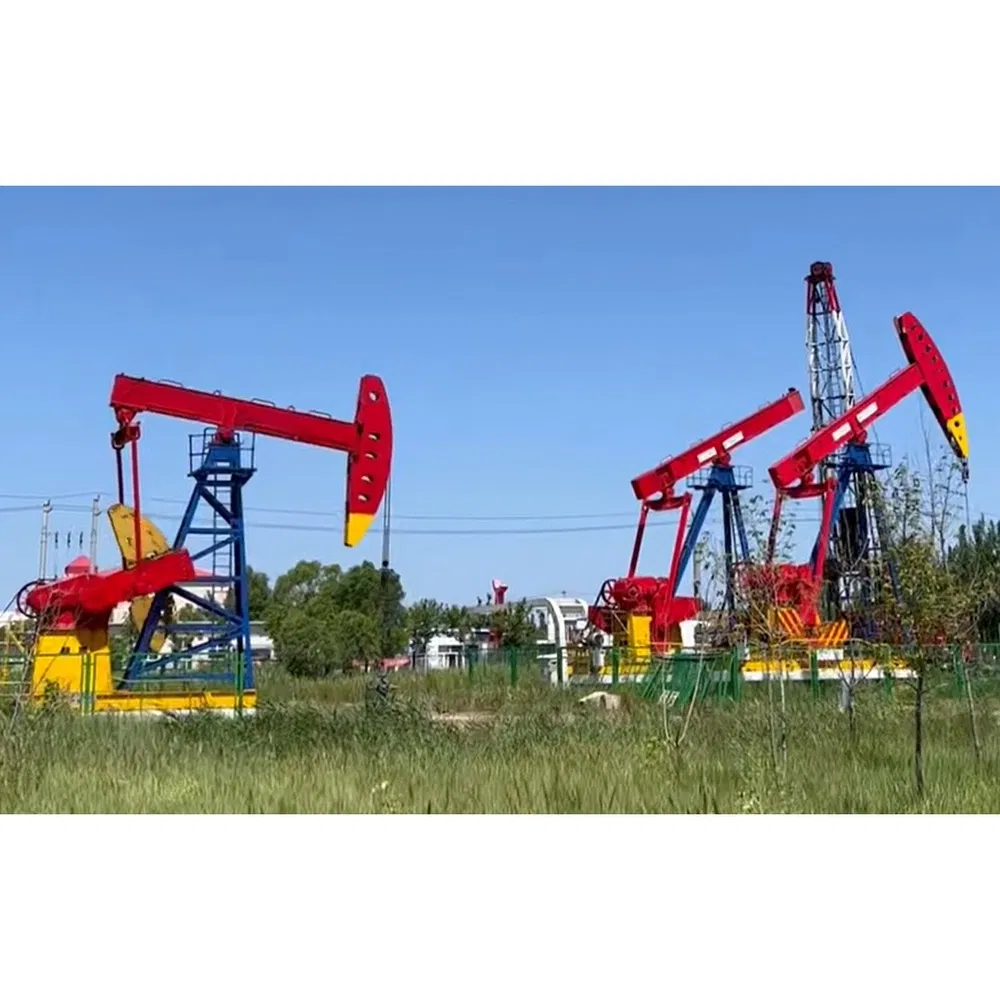

La unidad de bombeo de haz (también conocida como bomba de varilla de succión o unidad de bombeo convencional) es un sistema de elevación artificial probado y confiable, diseñado para la extracción eficiente de petróleo en diversas condiciones de yacimientos.
Con una estructura mecánica simple pero robusta y una capacidad de carga excepcional, esta unidad de bombeo ofrece un funcionamiento estable con cargas de impacto mínimas.
Diseñada bajo las especificaciones estándar 11E, ofrece una extraordinaria adaptabilidad a diferentes entornos de yacimientos petrolíferos, incluyendo temperaturas extremas y terrenos desafiantes.
| Dimensiones de comparación | Unidad de bombeo de haz | Bomba de tornillo (PCP) | Bomba sumergible eléctrica (ESP) |
|---|---|---|---|
| Complejidad estructural | Baja (principalmente estructura mecánica) ✓ | Líquido + mecánica (transmisión) | Alta (Mecatrónica) |
| Adaptabilidad al estado de funcionamiento | Amplia (pozos profundos, crudo pesado, pozos con arena) ✓ | Media (apto para pozos poco profundos a medianos con bajo contenido de arena) | Media (adecuado para pozos medianos a profundos, alta producción) |
| Dificultad de operación y mantenimiento | Baja (fácil de solucionar problemas y reparar) ✓ | Media (el tornillo requiere inspección profesional) | Alta (las fallas de fondo de pozo requieren extraer la bomba para reparación) |
| Costo total del ciclo de vida | Bajo ✓ | Medio | Alto |
| Riesgos de seguridad | Bajo ✓ | Medio | Alto (los motores de fondo de pozo son propensos a sobrecalentamiento) |
| Adaptabilidad a yacimientos complejos | Fuerte (pozos profundos, crudo pesado, pozos con arena) ✓ | Media (principalmente yacimientos convencionales) | Más amplia gama de escenarios de aplicación |
| Modelo | Capacidad nominal de varilla pulida (lbs) | Carrera / Accidente cerebrovascular (in) | Torque nominal del reductor (in-lbs) |
|---|---|---|---|
| C-1824D-427-240 | 42,700 | 240, 212, 196, 160 | 1,824,000 |
| C-1280D-365-240 | 36,500 | 240, 212, 196, 160 | 1,280,000 |
| C-1280D-305-240 | 30,500 | 240, 212, 196, 160 | |
| C-912D-470-240 | 47,000 | 240, 212, 196, 160 | 912,000 |
| C-912D-427-216 | 42,700 | 216, 185, 155 | |
| C-912D-427-192 | 42,700 | 192, 165, 138 | |
| C-912D-305-192 | 30,500 | 192, 165, 138 | |
| C-912D-365-168 | 36,500 | 168, 144, 121 | |
| C-912D-305-168 | 30,500 | 168, 144, 121 | |
| C-912D-427-144 | 42,700 | 144, 123, 102 | |
| C-640D-305-192 | 30,500 | 192, 165, 138 | 640,000 |
| C-640D-305-168 | 30,500 | 168, 144, 121 | |
| C-640D-365-144 | 36,500 | 144, 123, 102 | |
| C-640D-305-144 | 30,500 | 144, 123, 102 | |
| C-640D-256-144 | 25,600 | 144, 123, 102 | |
| C-640D-305-120 | 30,500 | 120, 102, 84 | |
| C-456D-305-168 | 30,500 | 168, 144, 121 | 456,000 |
| C-456D-305-144 | 30,500 | 144, 123, 102 | |
| C-456D-256-144 | 25,600 | 144, 123, 102 | |
| C-456D-365-120 | 36,500 | 120, 102, 84 | |
| C-456D-305-120 | 30,500 | 120, 102, 84 | |
| C-456D-256-120 | 25,600 | 120, 102, 84 | |
| C-320D-256-144 | 25,600 | 144, 123, 102 | 320,000 |
| C-320D-256-120 | 25,600 | 120, 102, 84 | |
| C-320D-213-120 | 21,300 | 120, 102, 84 | |
| C-320D-305-100 | 30,500 | 100, 85, 70 | |
| C-320D-256-100 | 25,600 | 100, 85, 70 | |
| C-320D-213-86 | 21,300 | 86, 71, 56 | |
| C-228D-213-120 | 21,300 | 120, 102, 84 | 228,000 |
| C-228D-173-100 | 17,300 | 100, 86, 72 | |
| C-228D-246-86 | 24,600 | 86, 71, 56 | |
| C-228D-213-86 | 21,300 | 86, 71, 56 | |
| C-228D-200-74 | 20,000 | 74, 64, 54 | |
| C-228D-173-74 | 17,300 | 74, 64, 54 | |
| C-160D-173-86 | 17,300 | 86, 74, 62 | 160,000 |
| C-160D-200-74 | 20,000 | 74, 64, 54 | |
| C-160D-173-74 | 17,300 | 74, 64, 54 | |
| C-160D-143-74 | 14,300 | 74, 64, 54 | |
| C-160D-173-64 | 17,300 | 64, 54, 44 |
| Modelo | Capacidad nominal de varilla pulida (lbs) | Carrera / Accidente cerebrovascular (in) | Torque nominal del reductor (in-lbs) |
|---|---|---|---|
| C-114D-119-86 | 11,900 | 86, 72, 59 | 114,000 |
| C-114D-143-74 | 14,300 | 74, 62, 51 | |
| C-114D-173-64 | 17,300 | 64, 54, 44 | |
| C-114D-143-64 | 14,300 | 64, 52, 40 | |
| C-114D-133-54 | 13,300 | 54, 43, 32 | |
| C-80D-119-64 | 11,900 | 64, 53, 42 | 80,000 |
| C-80D-133-54 | 13,300 | 54, 45, 36 | |
| C-80D-119-54 | 11,900 | 54, 45, 36 | |
| C-80D-133-48 | 13,300 | 48, 40, 32 | |
| C-80D-109-48 | 10,900 | 48, 37, 25 | |
| C-57D-76-54 | 7,600 | 54, 43, 32 | 57,000 |
| C-57D-109-48 | 10,900 | 48, 37, 25 | |
| C-57D-95-48 | 9,500 | 48, 37, 25 | |
| C-57D-89-42 | 8,900 | 42, 33, 23 | |
| C-57D-76-42 | 7,600 | 42, 33, 23 | |
| C-40D-76-48 | 7,600 | 48, 37, 27 | 40,000 |
| C-40D-89-42 | 8,900 | 42, 33, 23 | |
| C-40D-76-42 | 7,600 | 42, 33, 23 | |
| C-40D-89-36 | 8,900 | 36, 28, 20 | |
| C-25D-67-36 | 6,700 | 36, 28, 20 | 25,000 |
| C-25D-56-36 | 5,600 | 36, 28, 20 | |
| C-25D-53-30 | 5,300 | 30, 20 |
Procedimientos de mantenimiento simplificados con un diseño sencillo que requiere un mínimo de conocimientos técnicos para su puesta en marcha y control cotidiano.
Abundante disponibilidad de piezas de repuesto basadas en componentes estandarizados, lo que asegura una rápida sustitución y un excelente control de costos operativos.
Totalmente compatible con la norma internacional SPEC 11E de calidad, lo que garantiza la coherencia del diseño y la compatibilidad de los repuestos a nivel global.
Opciones de actualización y modernización flexibles que permiten optimizar las unidades existentes sin necesidad de sustituir el equipo completo.
Para proteger nuestro entorno natural, utilizamos materiales reciclables con el fin de mitigar el impacto ambiental desde la fuente de fabricación.
Nuestras plantas de producción están parcialmente alimentadas por energía renovable, integrando la sostenibilidad verde en cada etapa del proceso industrial.
