Visión General
Proceso de dar un título
api
Camino de bombeo

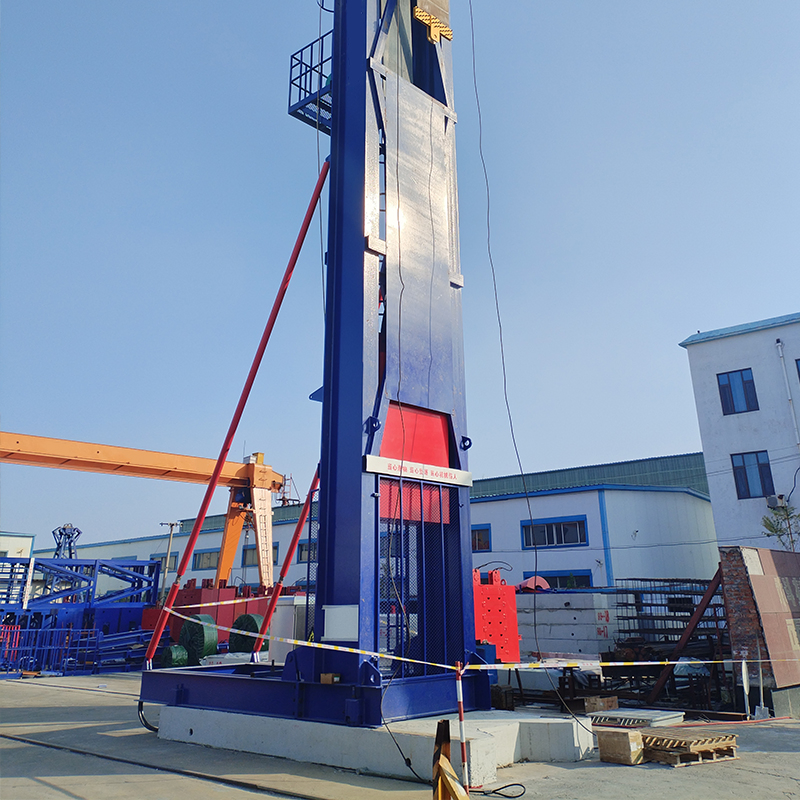

sin Vara
longitud de carrera (m)
3-5.4
carga máxima nominal (kn)
100-160
torque del reductor (kn.m)
53-105
frecuencia de golpe (min-1)
4,5,6,7
Paquete de Transporte
exportar caja de madera
Descripción de Producto

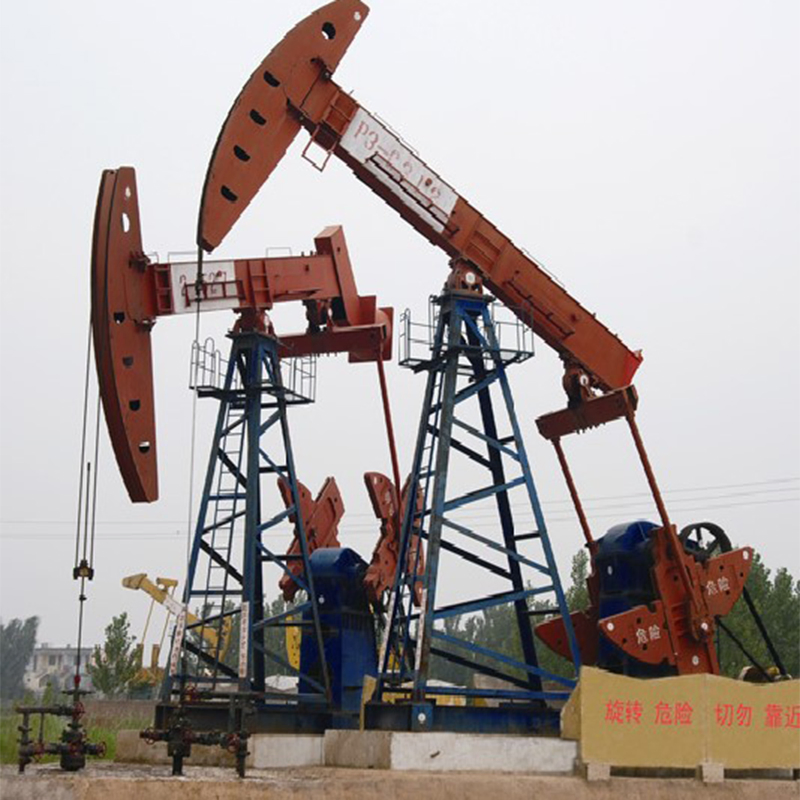

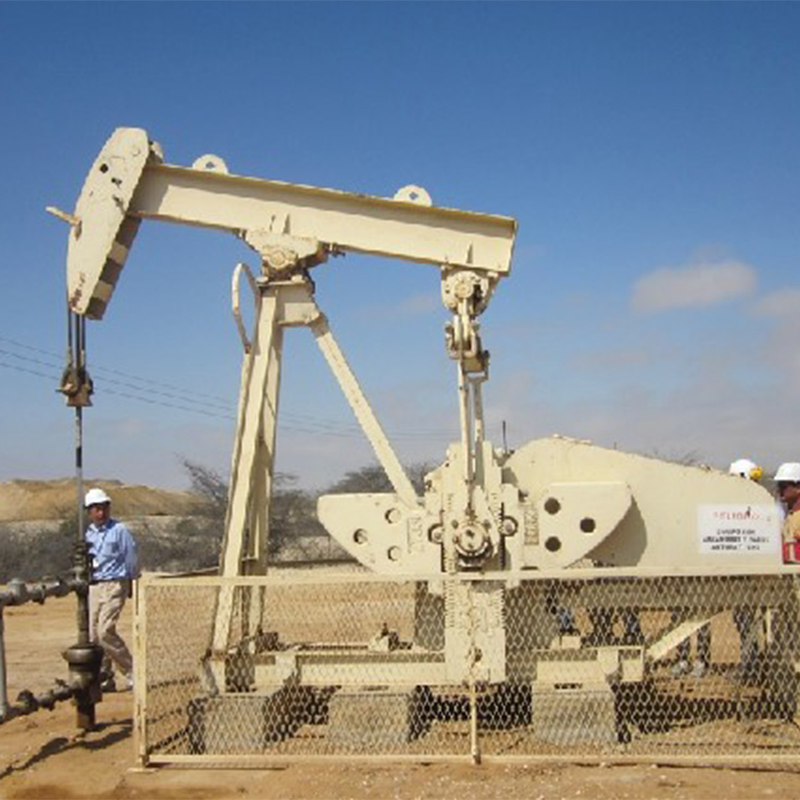

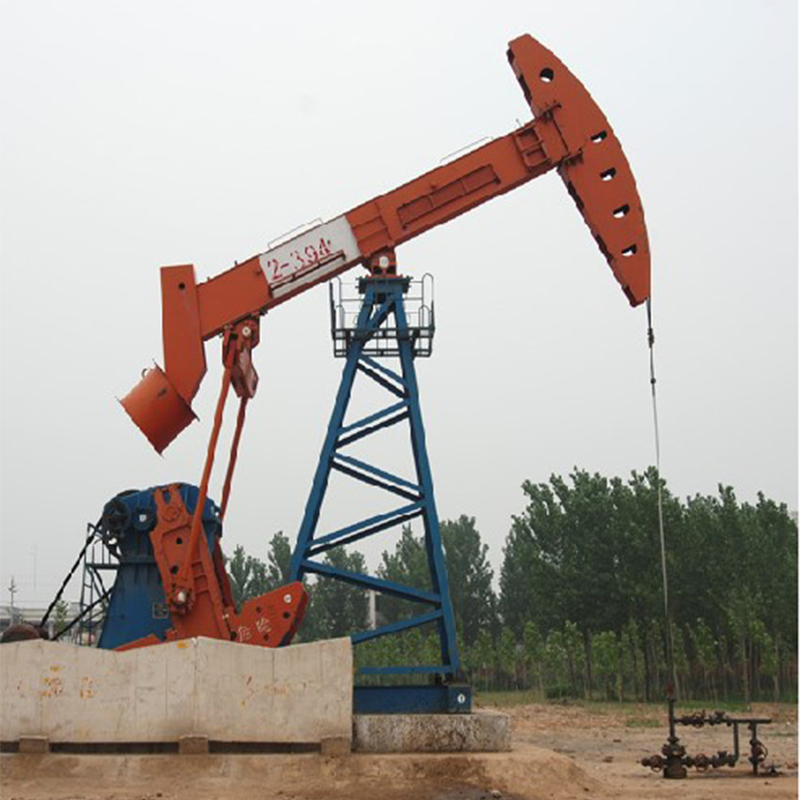

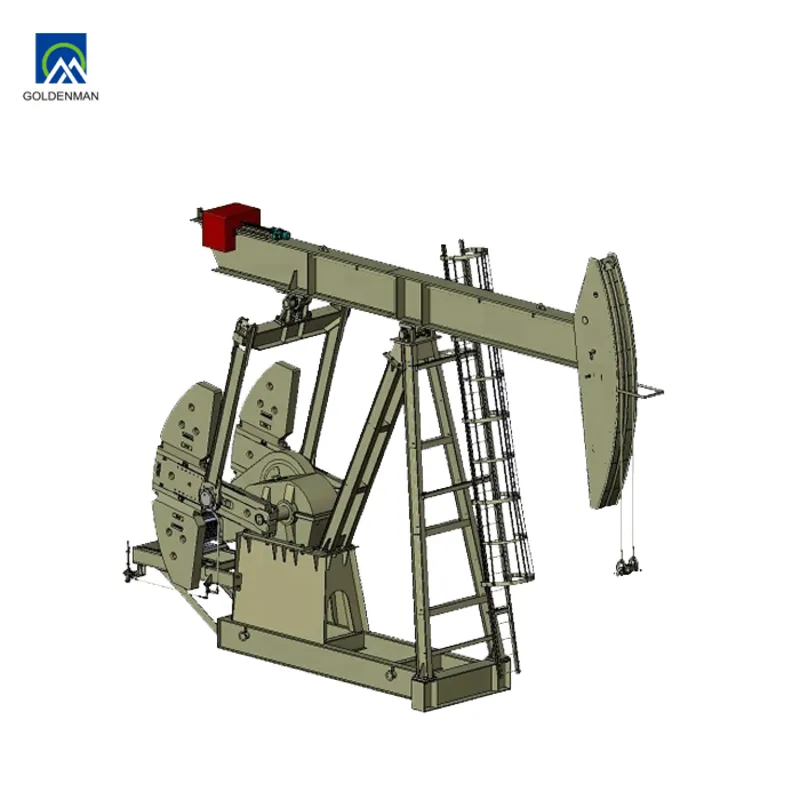

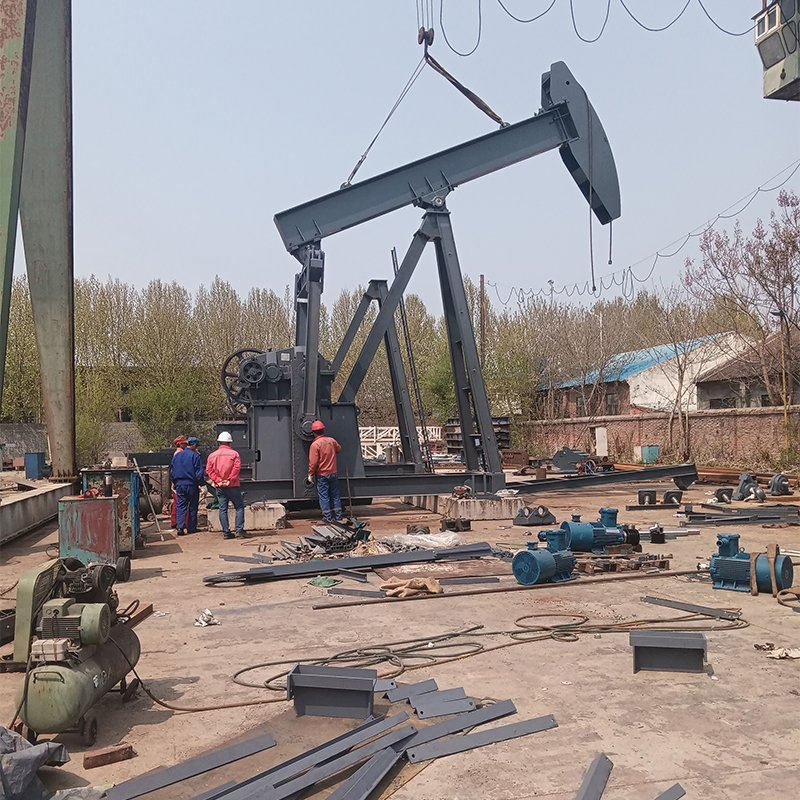

Una unidad de bombeo (a menudo llamado pumpjack balancín, bomba, o la viga de unidad de bombeo) equipos de superficie en la producción de petróleo se utiliza para elevar los líquidos (mixta) de aceite/agua de pozos naturales donde la presión del depósito es insuficiente. Convierte la fuerza del motor giratorio o en un movimiento vertical alternativo transmitido a través de la varilla pulida y sucker rod cadena.
Las funciones típicas incluyen:
- Los yacimientos de petróleo en tierra, superficial o de mediana profundidad, donde los pozos de bombeo de la varilla es económica.
- Reacondicionamiento de pozos y marginales.
Parámetros del producto
| El modelo |
Carga de la varilla pulida nominal (lbs). |
Carrera (en) |
Frecuencia de ECV (SPM) |
Caja de velocidades el par nominal (en·lbs). |
Drive / Tipo de saldo |
| C-912D-470-240 |
47.000 |
240 / 212 / 196 / 160 |
6 / 8 / 10 |
912.000 |
Crank-Balanced |
| El parámetro |
Rango típico / Opciones |
| El cumplimiento de normas |
Especificaciones API 11E ("la especificación para unidades de bombeo") o equivalente. |
| Carga de la varilla pulida nominal (la capacidad de elevación) |
De ~7.000 libras hasta ~50,000 libras o más. Algunos ejemplos incluyen: 7.600 lb, 11,900, 42,700 lb lb capacidad en los distintos modelos. |
| Longitud del trazo |
Los trazos comunes: 30-50-70-100-120-144-168-200-240 (aprox.). Longitud del recorrido múltiples opciones en un modelo. |
| Frecuencia de ECV (ciclos por minuto) |
Aproximadamente el 4-12 carreras/min. Puede depender de la carga y velocidad del motor. |
| El par nominal para el reductor de engranajes |
Valores como 80,000-900.000 en·libras dependiendo de la carga, accidente cerebrovascular, diseño mecánico. |
| Drive / Tipo de saldo |
Equilibrado del cigüeñal (convencional), haz equilibrado; algunas unidades están compuestas equilibrado. |
| Materiales y la caja de cambios |
Viga de acero pesado/el balancín, los rodamientos de gran tamaño; involute o doble arco circular / engranaje de la espina de pez para reducir el ruido, mejorar la eficiencia. |
| Las condiciones de trabajo / Medio ambiente |
Diseñado para operar en el rango de temperaturas ambientales (por ej. -20°C a +60°C o más), en la tierra / ubicaciones remotas. Algunas unidades se han plegado o marcos de bajo perfil para el transporte. |
Ventajas del producto
- Alta fiabilidad y larga vida útil: Sólidos componentes estructurales (viga, manivela, cojinetes) diseñados para la resistencia a la fatiga; rodamientos de alta calidad y reductores de engranajes robustos.
- El uso eficiente de energía y diseños equilibrados: Las vigas compensadas (viga equilibrada o compuesta equilibrada) reducen las cargas en los motores y la caja de cambios, logrando un movimiento más suave con menor desgaste.
- Múltiples opciones de carga y carrera: Un mismo modelo es compatible con varias longitudes de recorrido y clasificaciones de carga, aportando flexibilidad para diversos pozos y reduciendo el stock de inventario.
- Cumplimiento de estándares: La conformidad con la norma API 11E o equivalentes garantiza la consistencia, seguridad y aceptación en todas las operaciones petroleras.
- Funcionamiento silencioso y suave: Los engranajes de alta calidad (involute, espina de pez), los cojinetes pesados y la precisión mecánica reducen significativamente las vibraciones, el ruido y los tiempos de inactividad.
¿Por qué elegir nuestra unidad?
- Construido bajo el estándar API 11E, utilizando componentes de alta calidad.
- Reductor de engranajes con robusto diseño helicoidal doble o involute para un funcionamiento suave y eficiente.
- Múltiples configuraciones de carrera y carga en un único modelo para optimizar el inventario.
- El diseño equilibrado de la unidad minimiza el desgaste del motor y reduce los costes de mantenimiento y energía.
Fortalezas de Fabricación
- Larga trayectoria en la fabricación de unidades de bombeo bajo normas API 11E y estándares regionales locales.
- Capacidad integral de producción: mecanizado de vigas, corte de engranajes para reductores, ensamblaje, tratamientos térmicos y pruebas finales exhaustivas (carga, vibración y ruido).
- Flexibilidad de personalización: adaptabilidad de la longitud de carrera, carga nominal, dimensiones de la estructura y versiones plegadas o de perfil bajo.
- Sólida cadena de suministro con un amplio stock de repuestos esenciales (rodamientos, reductores, contrapesos, cabezal de caballo, etc.).
- Soporte postventa completo que incluye manuales de instalación, mantenimiento y disponibilidad de piezas de recambio.
La acción
Solicite su Cotización Personalizada
Póngase en contacto con nosotros para obtener una cotización de su unidad de bombeo ideal. Indíquenos la carga de la varilla pulida requerida, la longitud del trazo y las condiciones del pozo. Suministramos unidades totalmente compatibles con API 11E con opciones de carrera flexibles, engranajes pesados y cobertura total de garantía.
Preguntas Frecuentes (FAQ)
¿Qué función cumple una unidad de bombeo mecánico en un campo petrolero?
Se utiliza como equipo de superficie para extraer fluidos (petróleo y agua) de pozos profundos cuando la presión natural del yacimiento es insuficiente para empujar el crudo hacia la superficie.
¿Qué significa que la unidad de bombeo sea compatible con la norma API 11E?
Significa que el diseño, los materiales, los factores de seguridad y la fabricación cumplen estrictamente con los estándares internacionales del American Petroleum Institute (API), garantizando fiabilidad e intercambiabilidad en proyectos globales.
¿Cuáles son las ventajas del sistema de equilibrado de manivela (Crank-Balanced)?
El equilibrado por manivela utiliza contrapesos rotativos que compensan de manera óptima la carga de las varillas durante el ciclo de bombeo. Esto reduce las variaciones extremas de torque, protegiendo la caja de cambios y disminuyendo el consumo de energía del motor.
¿Se puede ajustar la longitud de carrera en un mismo modelo?
Sí, nuestros modelos están diseñados para ofrecer múltiples opciones de carrera ajustable mediante la variación del posicionamiento de los pasadores de la manivela, lo que permite adaptar el equipo a las fluctuaciones de producción del pozo.
¿Qué tipo de reductores de engranajes incorporan estas unidades?
Utilizamos reductores de engranajes de alta calidad, como engranajes de doble arco circular o espina de pez (involute helical gears), que minimizan el ruido, optimizan la transmisión de potencia y prolongan la vida útil del sistema mecánico.
